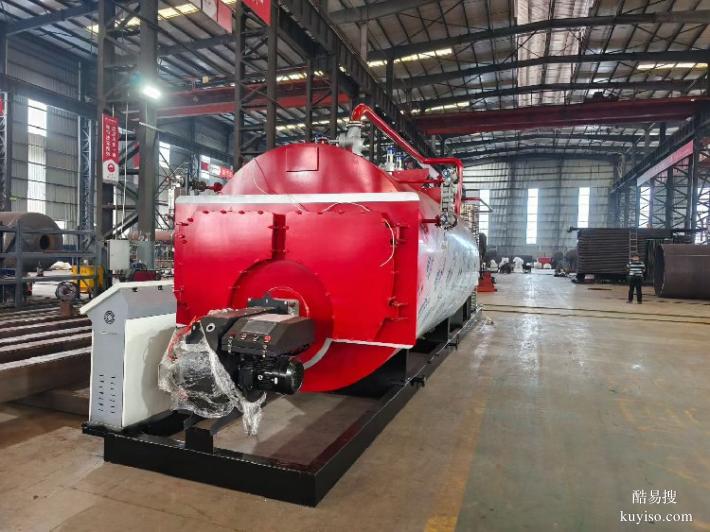

額定蒸發量1-20噸釀酒蒸餾設備WNS1-1.25-YQ

在食品加工、醫藥制造、化工生產等領域，蒸汽不僅是傳遞熱能的介質，更是直接影響產品質量與生產工藝的關鍵因素。食品蒸煮要求蒸汽純凈無異味；醫藥滅菌需要蒸汽穩定無波動；化工反應對蒸汽壓力的連續性要求極高。針對這些行業的特殊需求，WNS系列全自動蒸汽鍋爐采用臥式內燃三回程濕背式成熟結構，通過優化設計與精密控制，持續輸出品質穩定的飽和蒸汽，為食品、醫藥、化工企業提供可靠的工業熱源。

一、飽和蒸汽品質穩定：工藝保障的核心

對于食品、醫藥、化工行業而言，蒸汽品質的穩定性體現在兩個方面：一是壓力穩定，二是蒸汽干度穩定。

壓力穩定：WNS系列鍋爐配置高性能比例調節燃燒器，根據蒸汽壓力變化自動調整火力大小，實現負荷的平滑過渡。控制系統采用PID調節算法，壓力控制精度高，避免傳統啟停式控制帶來的壓力大幅波動，確保反應釜、滅菌柜、蒸煮鍋等設備在恒定壓力下運行，保障工藝一致性。

蒸汽干度高：鍋爐頂部設置大容積汽水分離空間，結合內置式汽水分離裝置，有效降低飽和蒸汽的帶水率。輸出蒸汽干度可達到98%以上，減少水分對換熱效率的影響，避免帶水蒸汽對滅菌物品、食品原料、化工物料造成污染或損害。

對于有更高蒸汽品質要求的工藝，WNS系列鍋爐可配套加裝外部汽水分離器或蒸汽過濾器，進一步滿足行業特定需求。

二、食品行業應用：衛生與合規并重

食品加工企業對蒸汽設備的要求，不僅在于穩定供汽，更在于衛生安全與合規認證。

蒸汽純凈：鍋爐內部與蒸汽接觸部件采用優質碳鋼或不銹鋼材料，嚴格控制制造過程中的油污、焊渣殘留，避免鐵銹或雜質隨蒸汽進入食品生產線。對于直接接觸食品的蒸汽應用場景，可選用不銹鋼內膽或配套蒸汽過濾器，符合食品安全相關要求。

結構可清潔：鍋爐前后煙箱采用可開啟設計，便于內部檢查與維護。人孔、手孔等清洗口布局合理，滿足定期內部清潔的需求，符合食品生產許可（SC）現場審查要求。

環評支持：配套低氮燃燒技術，氮氧化物排放可低于30mg/m3，提供第三方檢測報告，助力食品企業順利通過環評驗收。

三、醫藥行業應用：滿足GMP驗證

醫藥生產對蒸汽設備的驗證要求極為嚴格，尤其在無菌制劑、生物發酵等環節。

穩定滅菌：脈動真空滅菌器、純蒸汽滅菌柜等設備對蒸汽壓力波動敏感。WNS系列鍋爐負荷調節范圍寬，響應速度快，確保滅菌過程壓力恒定，保障滅菌效果符合藥典要求。

材料合規：鍋爐受壓元件材料具有質量證明書，制造過程可追溯，設備資料齊全，便于制藥企業完成DQ（設計確認）、IQ（安裝確認）、OQ（運行確認）等驗證工作。

連續運行：醫藥生產常為連續工藝，鍋爐可長時間穩定運行，關鍵部件選用優質品牌，減少故障停機風險?？蛇x配一用一備給水泵，進一步提高可靠性。

四、化工行業應用：適配反應工藝

化工生產中，反應釜的加熱、蒸餾、濃縮等環節對蒸汽源的要求各不相同。

負荷適應性：化工生產常存在批次性用汽特點，用汽量波動較大。WNS系列鍋爐負荷調節范圍可達20%-100%，適應不同批次的用汽需求，避免頻繁啟停。

防爆選型：對于有防爆要求的化工車間，可選配防爆燃燒器、防爆電控柜，滿足防爆區域安全規范。

耐腐蝕考慮：如燃料含硫或用戶要求特定材質，可針對性地選用耐腐蝕材料，延長鍋爐使用壽命。

五、全自動控制：操作便捷，管理省心

WNS系列鍋爐標配全自動控制系統，具備以下功能：

一鍵啟停：按下啟動鍵，系統自動完成吹掃、點火、負荷調節、壓力控制等流程，無需人工干預。

觸摸屏顯示：實時顯示運行參數（壓力、溫度、水位、排煙溫度等），可查詢歷史運行記錄。

多重保護：配置缺水保護、超壓保護、熄火保護、燃氣泄漏檢測（選配）等安全聯鎖裝置，確保運行安全。

通訊接口：標配RS485接口，支持Modbus協議，可接入工廠DCS系統或進行遠程監控。

操作人員經過簡單培訓即可掌握，降低對專業鍋爐操作人員的依賴。

六、熱效率與節能

WNS系列鍋爐采用波紋爐膽與螺紋煙管相結合的傳熱技術，強化煙氣擾動，提升對流換熱效果。常規配置下熱效率可達到93%以上（按低位發熱值計算）。如選裝尾部節能器或冷凝器，可進一步回收煙氣余熱，熱效率提升至95%-98%以上，燃氣消耗量明顯降低，長期運行可為企業節省可觀的能源成本。

七、環保低氮配置

針對重點控制區的環保要求，WNS系列鍋爐可選配低氮燃燒技術：

燃燒方式：采用分級燃燒或煙氣再循環（FGR）技術，降低燃燒溫度，抑制熱力型氮氧化物生成。

排放指標：經第三方檢測，NOx排放濃度可穩定低于30mg/m3，滿足重點地區排放限值。

檢測報告：提供正式檢測報告，供環保備案或環評使用。

八、安裝與服務

整機出廠：鍋爐在工廠完成組裝調試，現場只需連接水、電、氣管路即可快速投用。

監檢手續：作為特種設備，用戶需按規定辦理使用登記和定期檢驗。我們提供全套出廠資料，協助用戶完成相關手續。

售后服務：全國范圍上門安裝調試，提供操作培訓，質保期內及時響應，配件供應保障。

在工業鍋爐的日常運行中，操作是否便捷、信息是否直觀，直接影響著用戶的管理效率和操作體驗。傳統鍋爐復雜的儀表盤、多組旋鈕開關以及專業的操作術語，往往讓新上手的人員望而生畏，依賴經驗豐富的司爐工才能正常操作。WNS系列智能蒸汽鍋爐配備全中文液晶屏人機界面，將繁瑣的操作簡化為“一鍵設定自動啟?！?，操作人員無需死記硬背復雜的操作流程，只需簡單培訓即可輕松掌握，真正實現了鍋爐運行的智能化與便捷化。

一、全中文液晶屏：信息直觀，一目了然

WNS系列鍋爐的控制系統摒棄了傳統多儀表分散布置的方式，采用7英寸或10英寸彩色液晶觸摸屏作為核心人機交互界面。屏幕顯示具有以下特點：

全中文菜單：所有操作提示、參數名稱、報警信息均以中文顯示，消除語言障礙，操作人員無需理解專業英文術語即可看懂各項數據。

圖形化界面：鍋爐運行狀態以圖形方式直觀展示，如水位顯示為動態液位柱、燃燒器運行狀態以火焰圖標表示、水泵啟停狀態以轉動符號呈現，使操作者一目了然掌握設備當前狀況。

實時參數顯示：屏幕主界面實時顯示當前蒸汽壓力、鍋爐水位、排煙溫度、給水溫度、累計運行時間等關鍵數據，數據刷新速度快，便于隨時監控。

多級菜單設計：參數設置、歷史記錄、報警查詢等功能通過菜單分層呈現，結構清晰，操作人員可快速找到所需功能頁面。

二、一鍵設定：化繁為簡的操作邏輯

“一鍵設定”并非指鍋爐只有一個按鍵，而是指核心運行參數的設置和啟停操作被簡化為直觀的步驟：

目標壓力設定：操作人員只需在觸摸屏上點擊“壓力設定”欄，通過數字鍵盤輸入所需的蒸汽壓力值（如0.7MPa），系統即自動記憶該設定值。無需像傳統鍋爐那樣手動調節多個旋鈕和開關。

啟停時間預設（選配）：對于有固定作息時間的用戶，可在系統中預設每天的啟停時間。例如設定周一至周五早上7:00自動開機、晚上20:00自動停機，鍋爐將按設定時間自動執行，無需人工每天操作。

運行參數記憶：所有設定參數存儲在控制系統內部，斷電后不丟失。再次開機時，鍋爐按上次設定自動運行，無需重新輸入。

三、自動啟停：全流程無人干預

在設定好目標參數后，用戶只需按下“啟動”鍵，控制系統將自動完成以下流程：

自動預吹掃：啟動燃燒器風機，對爐膛進行預吹掃，清除可能殘留的可燃氣體，確保點火安全。

自動點火：吹掃完成后，點火變壓器投入工作，燃氣閥門開啟，燃燒器點火。

火焰檢測：若點火成功，火焰監測器檢測到火焰信號，維持燃燒；若點火失敗，系統自動關閉燃氣閥門并報警，提示操作人員檢查。

自動升壓：點火成功后，燃燒器以大火功率運行，鍋爐壓力逐漸上升。當壓力接近設定值時，系統自動轉為比例調節或分段調節，維持壓力穩定。

自動停機：當用汽負荷降低、壓力達到設定上限時，燃燒器自動停止；當壓力降至下限時，燃燒器自動重新啟動。整個過程無需人工干預。

自動待機：若長時間無用汽需求，鍋爐進入待機狀態，保持低功耗等待。

對于多臺并聯系統，集中控制器可自動協調各臺鍋爐的啟停和負荷分配，實現整個蒸汽站的無人值守運行。

四、智能安全聯鎖：異常情況自動響應

智能化不僅體現在操作便捷上，更體現在安全保護的自動響應能力?？刂葡到y(tǒng)實時監測以下安全參數：

水位監測：當水位低于極低水位時，系統自動切斷燃燒器，停止加熱，并發出聲光報警。

壓力監測：當壓力超過設定上限時，系統自動停爐；若壓力繼續上升至超壓聯鎖值，獨立于控制系統的超壓開關直接切斷燃燒器電源。

熄火保護：運行中若意外熄火，系統在2秒內自動關閉燃氣閥門，防止燃料積聚引發爆燃。

故障自診斷：當傳感器故障或執行器異常時，屏幕顯示具體故障代碼（如“壓力傳感器開路”、“水泵過載”等），幫助操作人員快速定位問題。

五、數據記錄與追溯

全中文人機界面不僅用于實時監控，還具備數據記錄功能：

歷史數據查詢：可查詢過去一段時間內的運行參數曲線，如壓力變化曲線、排煙溫度趨勢等，便于分析設備運行狀況。

報警記錄：記錄所有報警發生的時間、類型及恢復時間，便于追溯故障原因。

運行日志：記錄累計運行時間、啟停次數、燃氣消耗量等（需配合流量計），為能源管理提供數據支持。

六、遠程監控擴展（選配）

對于需要集中管理的用戶，控制系統可選配以下遠程功能：

物聯網模塊：通過4G或Wi-Fi將運行數據上傳至云端，管理人員可通過手機APP或電腦網頁遠程查看鍋爐狀態、接收報警推送。

DCS通訊：標配RS485接口，支持Modbus RTU協議，可接入工廠集散控制系統，實現全廠能源統一調度。

七、操作培訓：讓智能化真正落地

設備交付時，售后工程師將在現場對操作人員進行系統培訓，內容包括：

觸摸屏各功能頁面的作用及操作方法；

目標壓力、啟停時間的設定步驟；

報警信息的識別及簡單處理方法；

日常巡檢要點及安全注意事項。

培訓結束后，操作人員能夠獨立完成日常啟停、參數調整和基本故障排查，真正發揮智能控制系統的作用。

八、應用場景廣泛

全中文液晶屏人機界面與一鍵啟停功能，特別適用于以下場景：

食品加工廠：操作人員多為一線生產員工，無需配備專業鍋爐司爐工；

醫院后勤：值班人員輪流操作，簡潔界面降低培訓難度；

酒店工程部：人員流動頻繁，一鍵啟停確保新員工快速上手；

中小型企業：沒有專職鍋爐管理團隊，智能化設備降低管理負擔。

在工業鍋爐的長期運行過程中，煙管積灰是影響設備熱效率的常見問題。對于燃氣鍋爐，不完全燃燒可能產生少量炭黑；對于燃油鍋爐，重油或柴油燃燒后更容易在煙管內壁附著煙灰。這些沉積物若不及時清理，將導致排煙溫度升高、燃料消耗增加，甚至影響鍋爐出力。WNS系列蒸汽鍋爐在設計時充分考慮了這一維護需求，前后煙箱均采用可開啟式結構，使操作人員能夠輕松進入煙管區域進行清潔，確保鍋爐長期保持高效運行狀態。

一、煙管積灰：被忽視的能耗漏洞

鍋爐運行中，煙氣攜帶的飛灰和未燃盡炭粒會在煙管內壁逐漸沉積。這種積灰層的導熱系數遠低于鋼材，相當于在煙氣與管壁之間增加了一道隔熱層。積灰?guī)淼闹苯佑绊懓ǎ?br />
排煙溫度升高：熱量無法有效傳遞給水，只能隨煙氣排入大氣，導致排煙熱損失增加；

燃料消耗上升：為維持額定出力，燃燒器需要消耗更多燃料，運行成本隨之增加；

出力下降風險：嚴重積灰時，煙氣流通截面減小，阻力增大，可能影響燃燒穩定性。

定期清理煙管積灰，是保持鍋爐熱效率最簡單有效的措施。而能否方便地清理，取決于煙箱的結構設計。

二、可開啟式煙箱：清潔操作簡便快捷

WNS系列鍋爐的前后煙箱采用鉸鏈式可開啟結構，具有以下設計特點：

對開式或側開式設計：煙箱門通過鉸鏈與本體連接，可向兩側或單側開啟，開啟角度大，操作空間充足。

輕便省力：煙箱門采用輕量化設計，配合鉸鏈結構，單人即可輕松打開和關閉，無需借助起重設備。

窗戶式開啟：開啟方式類似于窗戶，簡單直觀，操作人員無需專業工具即可完成。

便于內部觀察：打開煙箱后，可直接看到煙管端部和管板，便于檢查煙管積灰情況、腐蝕狀況以及焊縫狀態。

在日常維護中，操作人員只需打開前后煙箱，即可使用專用清灰工具（如鋼絲刷、壓縮空氣槍等）對每根煙管進行清理。清理完成后關閉煙箱門，整個過程耗時短、操作簡便，無需拆卸任何部件。

三、定期清潔：建議周期與方法

根據鍋爐燃料類型和運行工況，建議按以下周期進行煙管清潔：

燃料類型 清潔周期 清潔方法
天然氣 每3-6個月 壓縮空氣吹掃或機械刷除
液化氣 每3-6個月 壓縮空氣吹掃或機械刷除
輕油/柴油 每月至每季度 機械刷除為主，輔以壓縮空氣
重油/渣油 每月或更短 必須定期機械刷除，必要時化學清洗
實際操作中，可通過排煙溫度變化判斷清潔時機。當排煙溫度較清潔后初始值升高20-30℃時，表明積灰已較嚴重，應及時進行清理。

四、密封可靠性：開啟多次仍嚴密不漏

可開啟式煙箱設計在追求便捷性的同時，并未犧牲密封性能。WNS系列鍋爐采用以下技術確保煙箱長期運行不漏煙：

迷宮式密封結構：煙箱與本體結合面采用迷宮式密封，增加煙氣泄漏路徑長度，即使微正壓運行也能保證密封。

耐高溫密封材料：密封槽內填充耐溫硅橡膠或陶瓷纖維密封條，具有良好的彈性和耐候性，可經受反復開閉。

緊固件設計：煙箱門周邊設置快速鎖緊裝置，關閉后壓緊力均勻，確保密封可靠。

這種密封結構解決了傳統煙箱因密封墊圈老化需要頻繁更換的問題，使可開啟設計真正具備了長期實用價值。

五、前后煙箱開啟的附加價值

除便于煙管清潔外，可開啟式煙箱還帶來以下維護便利：

管板檢查：開啟后可直接觀察后管板與煙管連接處的焊縫狀態，及時發現滲漏或裂紋隱患。

回燃室檢查：對于濕背式結構，通過后煙箱可觀察回燃室內壁及后管板的腐蝕和變形情況。

燃燒火焰觀察：部分型號在煙箱上設置火焰觀察孔，運行時可通過觀察孔查看燃燒火焰狀態，輔助燃燒調整。

維修通道：當需要對煙管進行更換或修補時，可開啟式煙箱為施工提供了便捷的進出通道。

六、與其他維護便利設計的協同

WNS系列鍋爐在維護便利性方面不止于可開啟煙箱，還配套設置了以下設施：

人孔與手孔：鍋筒頂部和底部開設人孔、手孔，便于進入內部清理水垢、檢修內部裝置。

平臺扶梯：對于較大噸位鍋爐，配置平臺扶梯，方便操作人員到達各維護點位。

內置式控制布線：控制線路采用內置方式，避免外露布線在維護時意外損壞。

這些設計共同構成了一個維護便利的系統，使鍋爐的日常保養和定期檢修更加省時省力。

七、應用場景與實際效益

可開啟式煙箱的設計價值在以下場景中體現得尤為明顯：

燃油鍋爐用戶：重油燃燒產生的積灰較多，需要頻繁清理，可開啟煙箱大幅降低了清潔工作強度。

多班制生產企業：設備連續運行時間長，定期清潔必不可少，便捷的煙箱開啟使清潔工作易于堅持。

維護人員有限的單位：醫院、酒店等后勤人員較少的地方，操作簡便的設備可減輕維護負擔。
