十大未來新材料精準貼合機

氣凝膠貼合機新能源氣凝膠貼裝機氣凝膠貼膜機超級隔熱板貼合機氣凝膠貼合機設備工藝流程描述 隔熱棉通過皮帶線流到取料位置感應器觸發后前段取料模組會將隔熱棉取放到Y(jié)軸貼裝平臺上

將貼膠貼合到輔料表面，滿足精度要求：
來料如右圖所示：
l 客戶來料：①：不同形狀輔料（尺寸MAX：350*150)
l ②： 不同形狀卷料貼膠（尺寸MAX：350*150）
l 來料方式：①：來料為片料
l ②：貼膠為卷料
l 操作人數：1人
l 機器產能：700~900PCS/H (以實際產能為準)
l 貼合精度：±0.3mm
l 供料方式：機械手自動上料，貼膠飛達卷料供料
l 飛達數量：1支/單機
l 貼合能力：CCD視覺對位貼合，精度，效率更高

u 設備主機長約3500mm，寬度約2000mm，高度約2000mm；
u 整線總長度4000MM左右，寬度2500MM左右，收料皮帶長1500MM；
u 該設備采用料盒自動上料，雙料倉切換上料，皮帶線下料，人工收料；
u 飛達可上卷料最大直徑尺寸D400MM，出料寬度MAX：350MM；
u CCD視覺對位，配合貼膜機械手X,Y,R,Z四軸伺服運動，確保貼合精確快速；
u 采用工控機（工業電腦）+軸運動控制卡控制，人機界面，大屏顯示，操作便捷；

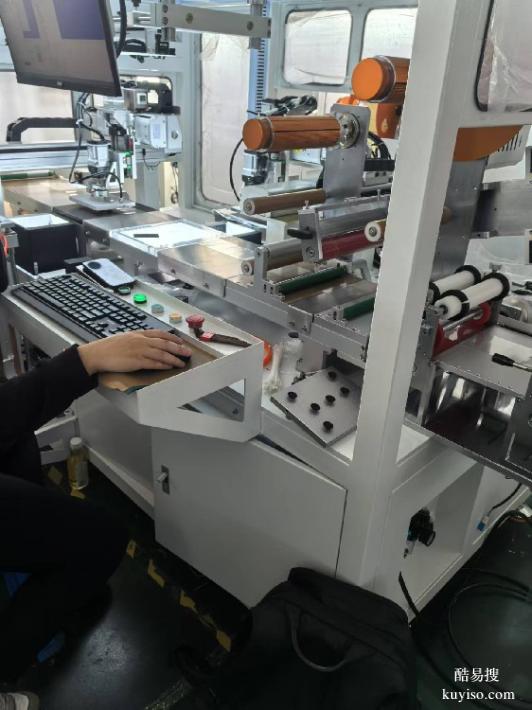

該設備采用獨特模塊化的設計理念，采用
料盒自動上料，貼膠采用飛達供料自動供料剝
膠+CCD視覺對位貼裝；工控機+運動控制卡系
統，貼膜機械手X,Y,R,Z四軸伺服模組運動進行
貼合，再結合CCD高效，高精度拍照對位，輸
送帶流水作業，實現產品高效，高精度貼合。
此設備成熟穩定，操作簡單、安全、通用性強、
速度快、精度高，品質良率高。

單機貼膠頭 單機貼膠頭貼膠數量：4個膠條/次 膠條寬20mm
單機生產節拍 1.單臺機器人貼膠節拍：7.5 S / 1次（1次貼2個電芯，2個膠條/電芯）
2.單機節拍：51S/盤（產線來料：12個電芯（6組）/ 盤）
3.雙飛達撕膜結構，可不停機換料 1條產線含2臺貼膠機
產線換型 更換專用貼頭吸板；手動調整貼膠間距 貼頭吸板根據膠條規格定制
貼膠精度 1.貼膠位置：距離電芯邊≥5mm；2.精度±2mm（排除來料誤差）

現場預驗機 在本公司工廠，首先確認設備在構造、性能、安全、精度等項目上滿足貴公司要求，之后貴公司人員在場的情況下一一驗證規格檢查表上的內容。另外，在雙方商定下進行現場驗機時，通過我司提供的規格檢查結果表，可省略現場驗機。
驗收 設備安裝到貴公司指定的場所后，在構造、性能、安全、精度等項目上對設備進行檢查，當滿足貴公司規格檢查表及此后雙方商定的事宜時即視為驗收合格。
