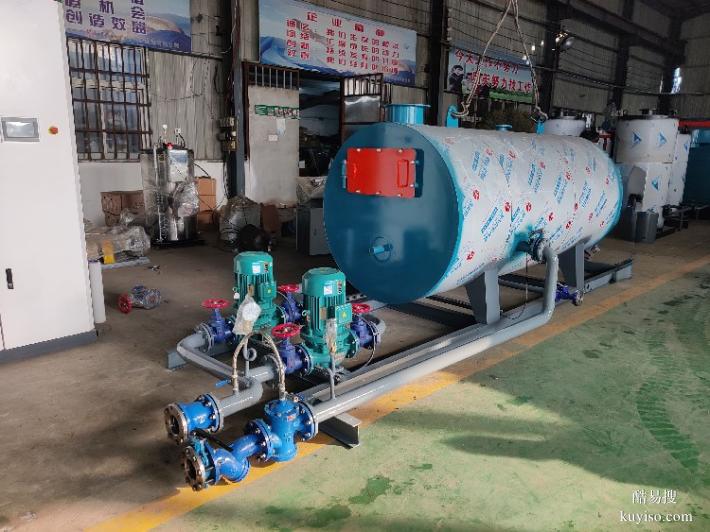

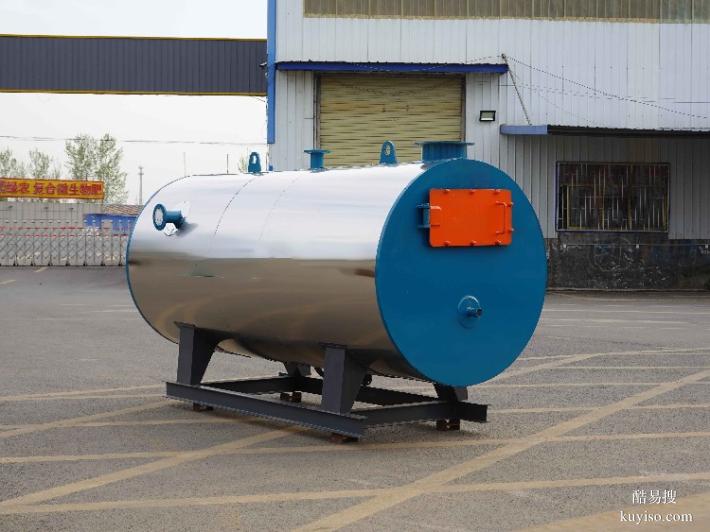

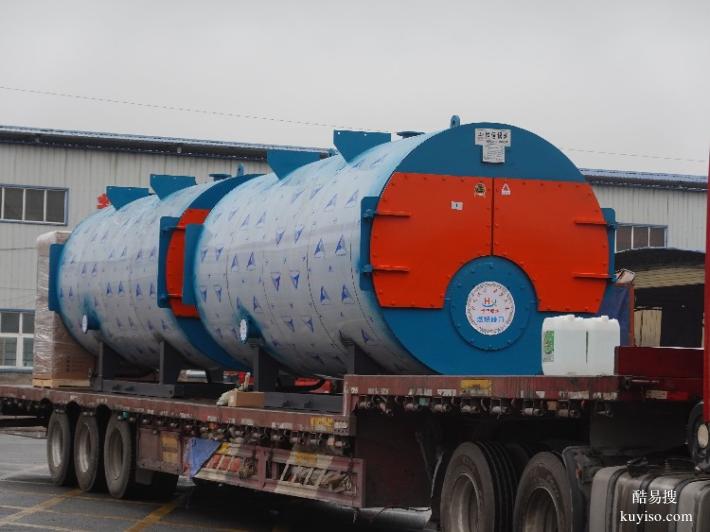

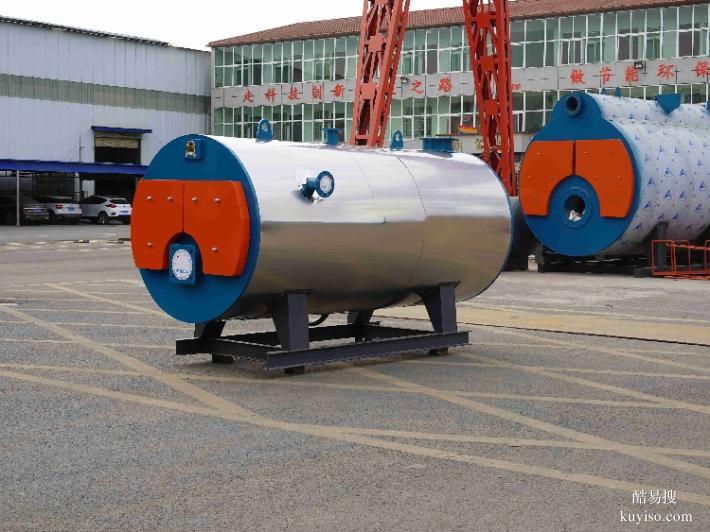

臥式熱水鍋爐低氮氧化物排放CWNS臥式常壓熱水鍋爐

在酒店采暖、學校熱水供應、工廠廠房及居民小區集中供暖項目中，選擇一款運行穩定、熱效率高且安裝便捷的熱源設備，往往決定了整個供暖系統的初期投資與長期運營成本。CWNS系列臥式常壓熱水鍋爐，憑借其成熟的“三回程濕背式”結構，一直是市場上認可度較高的經典爐型 。

作為廠家直銷商，我們省去了中間經銷環節，致力于為各類工商業及民用建筑提供性能可靠、性價比突出的熱源解決方案。

產品核心：為何選擇“三回程濕背式”結構？
CWNS鍋爐的型號中的“C”代表常壓（無壓運行），“W”表示臥式，“NS”指內燃室燃。其最核心的技術亮點在于臥式內燃、三回程火管布置以及全濕背設計 。

第一回程（波形爐膽內燃燒）
燃料（天然氣/輕油/城市煤氣）通過燃燒器在大直徑波形爐膽內充分燃燒。我們采用的波形爐膽不僅增加了輻射受熱面積，還能有效吸收高溫下的熱膨脹應力，減少爐膽因熱脹冷縮產生的疲勞損傷，從而延長鍋爐的整體使用壽命 。

第二、三回程（螺紋煙管強化傳熱）
高溫煙氣從爐膽后部進入第二回程煙管，隨后在前煙箱折轉進入第三回程。這兩個回程均采用螺紋煙管。這種特殊的管型能使煙氣在管內流動時產生湍流效應，破壞層流邊界層，大幅提升對流換熱系數，確保熱量被充分吸收后再排入大氣 。

全濕背式設計
所謂“濕背”，是指鍋爐后部的回燃室完全浸沒在爐水中。這種設計避免了干背式鍋爐后墻需要厚重耐火材料且易損壞的弊端，徹底解決了后煙箱因長期受高溫煙氣沖刷而導致的漏煙、開裂問題，密封性更好，維修率更低 。

技術優勢與運行特點
常壓運行，安全免檢
鍋爐本體與大氣相通，運行壓力接近于零，從根本上消除了超壓爆炸的風險。由于不屬于承壓設備，因此無需復雜的報批手續和年檢流程，降低了管理難度 。

大爐膛設計，燃燒更充分
針對不同品牌燃燒器的火焰特性，我們優化了爐膽的幾何尺寸。較大的燃燒空間使得可燃氣體在爐膛內有足夠的停留時間，確保燃料充分燃盡，同時通過合理匹配降低有害物質的生成 。

多重保護，智能化控制
配置微電腦智能控制器，具備自動點火、熄火保護、水溫設定、超溫保護、防干燒及定時啟停功能。用戶可根據實際需求設定出水溫度（通常調節范圍在10℃-85℃之間），鍋爐將根據設定值自動調節燃燒工況，實現全自動無人化值守運行 。

良好的保溫與低散熱
爐體采用高熱阻材料（如硅酸鋁纖維+保溫棉）進行多層包裹，外層使用彩鋼板或不銹鋼板裝飾。這種結構不僅外觀整潔，還能有效降低鍋爐運行時的表面散熱損失，確保熱量更多地用于加熱介質而非浪費在機房內 。

應用場景
該系列鍋爐適用于對環保、節能要求較高的場所：

民用供暖：住宅小區、辦公樓、學校、醫院等建筑的集中供暖 。

生活熱水：賓館、酒店、洗浴中心、游泳館等場所的大流量熱水供應 。

工業配套：廠房車間采暖、工業用熱水及部分需要熱水的生產工藝 。

廠方供應與服務支持
作為生產廠家，我們提供的不只是一臺設備，而是一整套服務：

源頭直供：客戶直接對接工廠，價格構成透明，無多層加價。

柔性定制：支持根據項目實際需求定制。無論是針對低氮排放要求的特殊配置，還是特定的接口口徑、輔機配套，我們均可提供技術對接 。

快速交付：成熟的生產線和充足的原材料儲備，確保訂單確認后能夠快速排產，通過專業物流發貨至全國指定地點 。

售后保障：提供從安裝指導、調試啟動到定期巡檢的全過程技術支持。

在天然氣管道未覆蓋的地區、環保要求嚴格的工業園區，以及尋求燃料成本優化的供熱項目中，甲醇/醇基燃料正成為備受關注的清潔替代能源。它以甲醇為主要成分，具有燃燒清潔、排放低、儲運方便等特點。然而，甲醇燃料的低熱值、腐蝕性及燃燒特性與天然氣、燃油存在顯著差異，對鍋爐的爐膛設計、材料選擇和燃燒系統提出了專門要求。

CWNS系列常壓熱水鍋爐，基于經典的臥式內燃三回程濕背式結構，針對甲醇/醇基燃料的燃燒特性進行系統性優化設計，并支持根據用戶現有燃料條件進行改裝定制，為工業加熱、商業供暖及民用熱水項目提供安全、穩定、環保的熱源解決方案。

一、甲醇/醇基燃料：特性與挑戰
甲醇/醇基燃料是以甲醇為主，混合一定比例多元醇類和烴類等高熱值組分，以及少量添加劑制成的環保液體燃料。其特點包括：

清潔燃燒：含氧量高，燃燒充分，一氧化碳、碳氫化合物和顆粒物排放顯著低于傳統燃料

資源來源廣：可通過煤炭、天然氣、生物質等多種原料制取

儲運方便：常溫常壓下為液體，儲存運輸便捷

但甲醇燃料也存在特殊挑戰：

腐蝕性：甲醇對普通金屬材料（特別是銅、鋁、鋅等）具有一定腐蝕性，燃料接觸部件需采用耐腐蝕材料

熱值較低：甲醇低位熱值約5000-7000kcal/kg，低于天然氣和輕油

霧化要求高：甲醇黏度低，對燃燒器的霧化精度提出更高要求

吸水性強：易吸收空氣中的水分，儲存不當可能導致燃料變質

二、CWNS鍋爐：為甲醇燃料專項優化
針對甲醇燃料的特性，CWNS系列鍋爐在以下方面進行了針對性設計：

1. 燃料系統防腐處理
甲醇對普通金屬的腐蝕性是專用鍋爐設計的核心考量。CWNS甲醇鍋爐的燃料接觸部件（儲罐、管路、閥門、噴嘴）采用304不銹鋼材質或?qū)Ｓ梅栏繉?，確保腐蝕速率≤0.1mm/年，大幅延長設備使用壽命。密封材料選用耐甲醇溶脹的氟橡膠或聚四氟乙烯，避免傳統橡膠因接觸甲醇而溶脹失效。

2. 燃燒器匹配設計
甲醇的霧化與燃燒效果直接決定鍋爐效率和排放水平。CWNS甲醇鍋爐標配專用甲醇燃燒器，采用以下技術：

介質霧化方式：利用壓縮空氣或蒸汽高速噴入預混室，剪切、沖擊甲醇，形成70μm左右的細小顆粒，霧化均勻，燃燒充分

脈沖點火與火焰監測：點火可靠，火焰穩定均勻，無熄火、回火、離焰現象

燃燒自動比例調節：根據負荷變化自動調節甲醇供給量，保持最佳燃燒狀態

3. 爐膛容積與火焰匹配
甲醇的火焰特性與天然氣不同，爐膛結構需相應調整。CWNS鍋爐采用大爐膛波紋爐膽設計，提供充裕的燃燒空間，確保甲醇火焰充分伸展而不沖刷受熱面，避免局部高溫或燃燒不完全。

4. 三回程濕背式結構傳承
鍋爐本體延續經典的臥式內燃三回程濕背式結構：

第一回程：波紋爐膽內輻射換熱，增加受熱面積，吸收熱膨脹應力

第二、三回程：螺紋煙管強化對流換熱，提升熱效率

全濕背式后煙室：后煙箱完全浸沒在水中，避免干背鍋爐漏煙問題

5. 控制系統適配
鍋爐配置微電腦控制器，實現全自動運行：

一鍵啟停，自動完成吹掃、點火、燃燒程序

出水溫度精確控制，負荷自適應調節

定時定溫功能，適應不同時段用熱需求

熄火保護、缺水保護、超溫保護等多重安全裝置

三、環保排放：參照燃油鍋爐標準執行
隨著環保政策收緊，醇基燃料鍋爐的排放要求日益明確。海南省2024年發布的強制性地方標準《鍋爐大氣污染物排放標準》（DB46/622-2024）明確規定：使用醇基燃料的鍋爐，參照燃油鍋爐排放控制要求執行。

CWNS甲醇鍋爐通過以下設計滿足環保要求：

甲醇燃料本身含氧量高，燃燒充分，顆粒物排放低

專用燃燒器優化配風，抑制氮氧化物生成

可選配低氮燃燒技術，NOx排放可控制在150mg/m3以下

實際運行中，甲醇鍋爐的煙氣排放遠低于傳統燃油鍋爐，清潔優勢明顯。

四、改裝定制：適配現有燃料條件
對于已在使用甲醇燃料，或計劃從燃油/燃氣切換為甲醇的用戶，CWNS鍋爐提供靈活的改裝定制服務：

1. 新爐定制
根據用戶提供的甲醇成分、熱值、用熱需求，從設計源頭進行匹配：

爐膛容積按甲醇火焰特性設計

燃燒器按甲醇霧化要求選型

燃料系統采用全不銹鋼材質

控制系統按甲醇特性編程

2. 舊爐改造
對于現有燃油/燃氣鍋爐改為燃甲醇，我們提供系統性改造方案：

更換或改造燃燒器，適配甲醇霧化

燃料管路及閥門更換為耐腐蝕材料

控制系統調整燃燒參數

燃料儲存及輸送系統配套設計

改造案例顯示，山東某15t/h臥式內燃鍋爐成功將原燃燒器更換為專用甲醇燃燒器，采用Y型介質霧化方式，實現甲醇穩定燃燒，霧化粒度小且均勻。

五、技術參數與功率覆蓋
CWNS甲醇常壓熱水鍋爐功率覆蓋0.35MW至14MW（30萬大卡至1200萬大卡），主要技術參數如下：

項目 參數
額定出水溫度 95℃（可調）
額定回水溫度 70℃（可調）
工作壓力 常壓（與大氣相通）
設計效率 92%-94%
適用燃料 甲醇、醇基燃料（可按成分定制）
燃燒方式 壓力霧化，微正壓燃燒
控制方式 全自動微電腦控制
保護功能 缺水、超溫、熄火、漏電等多重保護
以CWNS0.7MW型號為例，受熱面積40.6㎡，設計效率94%，排煙溫度約220℃，大件運輸尺寸4.5×1.53×1.9m，運輸重量6.0噸。

六、常壓運行：安全無需年檢
CWNS系列為常壓熱水鍋爐，本體頂部與大氣相通，配置膨脹水箱，運行壓力始終為零，從根本上消除了超壓爆炸的風險。由于不屬于特種設備強制監管范圍，采購安裝無需報批，運行無需年檢，大幅降低管理成本。

七、整裝出廠與安裝便利
鍋爐采用整裝出廠模式，彩鋼板或不銹鋼板外殼包裝，結構緊湊，外形美觀。燃燒機、自動控制臺、水泵、閥門、儀表、煙風道接管等按圖紙配套出廠?，F(xiàn)場就位后接通水、電、燃料管道、煙囪即可調試使用，安裝周期短，對用戶正常運營影響小。

前后煙箱采用活動式蓋板設計，便于對煙管內部進行清潔和維護。

八、適用場景
氣源未覆蓋地區：天然氣管道未通達的工業園區、偏遠廠區

環保要求嚴格區域：需降低顆粒物、SO?排放的項目

甲醇資源豐富地區：煤化工園區、甲醇生產地周邊

燃油替代項目：柴油鍋爐改造為清潔燃料

分布式供熱：工廠、酒店、學校、洗浴中心等

九、燃料儲存與安全
甲醇燃料的儲存需注意以下事項：

儲罐應采用不銹鋼或內防腐碳鋼材質

儲罐區應通風良好，遠離火源

建議配置甲醇泄漏報警裝置，當燃料泄漏濃度≥5000ppm時自動報警并切斷供應

避免水分混入，防止燃料變質

在酒店、學校、洗浴中心及住宅小區等項目中，往往同時面臨冬季采暖與全年生活熱水供應的雙重需求。傳統做法是分別配置采暖鍋爐和熱水鍋爐，不僅占用雙倍機房空間，還增加了設備采購與維護成本。CWNS系列常壓熱水鍋爐通過間接加熱系統配置，實現一臺鍋爐同時輸出采暖熱水和生活熱水，一機兩用，為用戶節省設備投資與安裝空間。

一、一機兩用：如何實現采暖+熱水雙供？
CWNS鍋爐本身產出的是高溫熱媒水（通常為85℃左右），通過不同的換熱方式，可將同一熱源分別用于采暖和衛生熱水供應。主要有兩種實現方式：

方式一：配置內置不銹鋼換熱器（內置換熱器型）

內置換熱器式常壓熱水鍋爐專為中央空調、地板輻射、洗浴熱水等系統設計，綜合了常壓鍋爐和承壓鍋爐的優點。鍋爐本體為無壓運行，內置的換熱器則采用承壓設計，標準配置出水口壓力可達0.7Mpa，有效解決了高層建筑采暖及供熱水難的問題。

工作原理：燃料燃燒產生的熱能加熱鍋殼內的熱媒水，再由熱媒水間接加熱內置的換熱器內的水，使其達到一定溫度后，作為衛生熱水或采暖熱水供系統使用。

核心優勢：

鍋爐本體常壓運行，安全無爆炸風險

換熱器承壓運行，滿足高層建筑供水壓力要求

熱媒水與循環水各自獨立，保證循環水清潔，避免機組本體結垢

鍋爐與換熱器一體化設計，節省空間，減少占地面積

換熱器材質：內置換熱器通常采用304不銹鋼管，換熱效率高，水質清潔。

方式二：配置外置板式換熱器系統

對于標準型CWNS鍋爐，可通過外部管路系統配置兩套板式換熱器，分別輸出不同溫度的熱水，一套用于采暖，一套用于生活熱水。

工作原理：鍋爐產出的高溫熱媒水分別進入采暖板換和生活熱水板換，與二次側水進行熱交換。采暖系統可根據室外溫度調節供水溫度；生活熱水系統則恒溫輸出45℃左右的洗浴熱水。

實際案例：河南開封某休閑會所項目，占地2000平方米，共有60個淋浴頭、20個休息房間，需要使用熱水鍋爐進行供暖和供應熱水。技術工程師為其量身定制了一臺0.7MW的CWNS常壓熱水鍋爐，并為滿足供暖和供熱水的雙重需求，配置了兩套板式換熱器系統，不同溫度的熱水經過兩套管道的運輸后，輸送到相應的環境中使用。

兩種方式對比

配置方式 內置換熱器型 外置板換型
結構特點 換熱器內置在鍋爐內部 換熱器獨立安裝于鍋爐外部
占地面積 更緊湊，節省空間 需額外板換安裝空間
承壓能力 換熱器承壓可達1.6Mpa 板換可承壓，系統靈活
維護便利性 換熱器與鍋爐一體 板換獨立，維護方便
適用場景 機房空間受限項目 已有鍋爐房、改造項目
二、雙供系統的運行控制
無論采用內置換熱器還是外置板換，CWNS鍋爐的控制系統均支持雙供模式的自動化運行：

1. 優先保障生活熱水
在采暖和熱水雙供系統中，通常設定生活熱水優先。當生活熱水水箱溫度低于設定值時，控制系統優先保證熱水換熱器的熱量供應；達到設定溫度后，再將熱量切換至采暖系統。

2. 分時分溫控制
可預設不同時段、不同用途的供水溫度：

白天：采暖正常供暖，生活熱水全天候恒溫供應

夜間：采暖低溫運行或待機，生活熱水仍保持設定溫度

季節切換：夏季僅供應生活熱水，采暖系統關閉

3. 負荷自適應調節
控制系統根據采暖和熱水的總用熱需求，自動調節燃燒器火力大小，避免能源浪費。上海寶鋼大廈項目采用3臺1.4MW CWNS常壓熱水鍋爐，主要用于商場采暖和衛生熱水供應，鍋爐全自動運行，滿足大廈7.5萬平方米的綜合用熱需求。

三、鍋爐本體：為雙供系統提供穩定熱源
無論采用何種換熱方式，鍋爐本體的可靠性都是雙供系統的基礎。CWNS系列采用經典的臥式內燃三回程濕背式結構：

1. 波紋爐膽強化輻射傳熱
爐膽采用波形結構設計，相比直筒爐膽可增加約10%-15%的輻射受熱面積，使高溫火焰的熱量更充分地被水吸收。波形結構同時能有效吸收熱膨脹應力，延長爐膽使用壽命。

2. 螺紋煙管強化對流換熱
第二、三回程煙管采用螺紋管，管內壁的螺旋槽使煙氣流動時產生旋轉與湍流，破壞層流邊界層，大幅提高對流換熱系數，確保煙氣熱量被充分吸收。

3. 濕背式結構避免漏煙
全濕背設計使高溫煙氣都被爐水所包圍，既有效利用受熱面，又避免了像干背式鍋爐那樣因后煙箱長期受高溫煙氣的直接沖刷、煙氣短路、爐墻煙箱容易損壞以致不得不停爐檢修等缺點，確保鍋爐安全可靠地運行，從而使鍋爐的正常運行周期延長。

4. 高效保溫減少散熱
爐體采用高級離心玻璃棉多層保溫，熱損失少；整體采用方形結構，采用冷軋鋼板扳邊，鑲嵌式外包，整體噴涂，外形緊湊美觀。

四、常壓運行：安全無需年檢
CWNS系列為常壓熱水鍋爐，本體頂部與大氣相通，配置膨脹水箱，運行壓力始終為零，從根本上消除了超壓爆炸的風險。鍋爐處于無壓狀態，毫無安全危險。

由于不屬于特種設備強制監管范圍，采購安裝無需報批，運行無需年檢，大幅降低管理成本。

五、全自動控制與安全保護
鍋爐配置微電腦控制器，實現全自動無人值守運行：

一鍵啟停：按下啟動鍵，自動完成吹掃、點火、燃燒程序

負荷自動調節：根據出水溫度實時調節燃燒器火力大小，匹配用熱需求

溫度精確設定：水溫從10℃到90℃可以隨意設置

定時定溫：可預設每日多個時段的不同運行參數

循環泵智能控制：控制系統根據爐水溫度控制循環泵的啟停。使用熱水鍋爐采暖，爐水達到設定上限水溫時熱水循環泵啟動，低于設定下限水溫時熱水循環泵停止；使用熱水鍋爐洗浴，爐水達到設定上限水溫時熱水循環泵停止，低于設定下限水溫時熱水循環泵啟動。

安全保護系統：

過熱保護：爐內水溫超高時，燃燒器自動停止工作并蜂鳴報警

二次過熱保護：鍋爐外殼溫度超過105℃時，自動切斷二次回路

防干燒缺水保護：爐水低于極低水位時，鍋爐停止工作并發出蜂鳴報警

漏電保護：控制系統檢測到電器漏電、短路后，將自動切斷電源

六、整裝出廠與安裝便利
鍋爐采用整裝出廠模式，彩鋼板或不銹鋼板外殼包裝，結構緊湊，外形美觀。燃燒機、自動控制臺、水泵、閥門、儀表等按圖紙配套出廠。前后煙箱門開關方便，拆卸靈活，便于鍋爐維護與保養。

現場就位后接通水、電、燃料管道、煙囪即可調試使用，安裝周期短，對用戶正常運營影響小。

七、功率覆蓋與選型參考
CWNS系列常壓熱水鍋爐功率覆蓋0.35MW至14MW（30萬大卡至1200萬大卡），可滿足不同規模項目的雙供需求：

額定功率 參考供暖面積 生活熱水供應能力 適用場景
0.35-0.7MW 3000-6000㎡ 中小型洗浴、20-50間客房 小型酒店、浴池、別墅
1.05-1.4MW 9000-12000㎡ 中型酒店、50-100間客房 中型酒店、辦公樓、學校
2.1-2.8MW 1.8萬-2.4萬㎡ 大型酒店、100-200間客房 大型酒店、醫院、商業綜合體
4.2-5.6MW 3.6萬-4.8萬㎡ 區域集中熱水供應 住宅小區、大型廠區
燃料選擇：適用天然氣、液化氣、城市煤氣、輕油、重油等多種燃料。已通氣管網地區推薦燃氣型，運行成本較低；氣源未覆蓋地區可選燃油型或LNG罐供方案。
