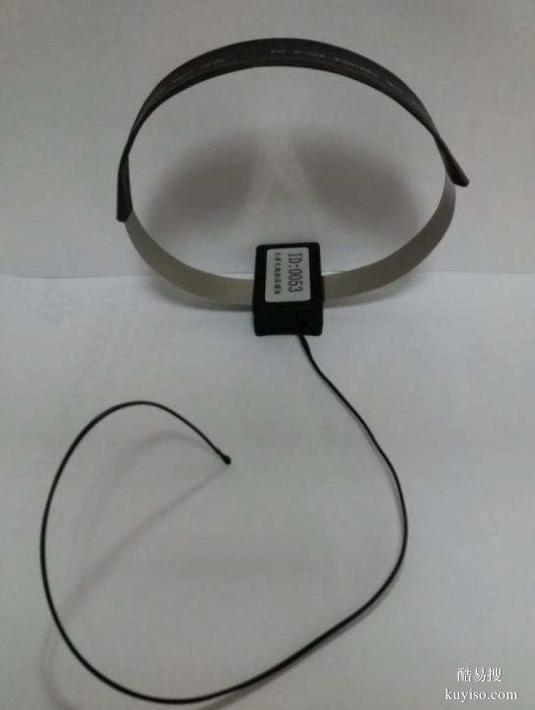

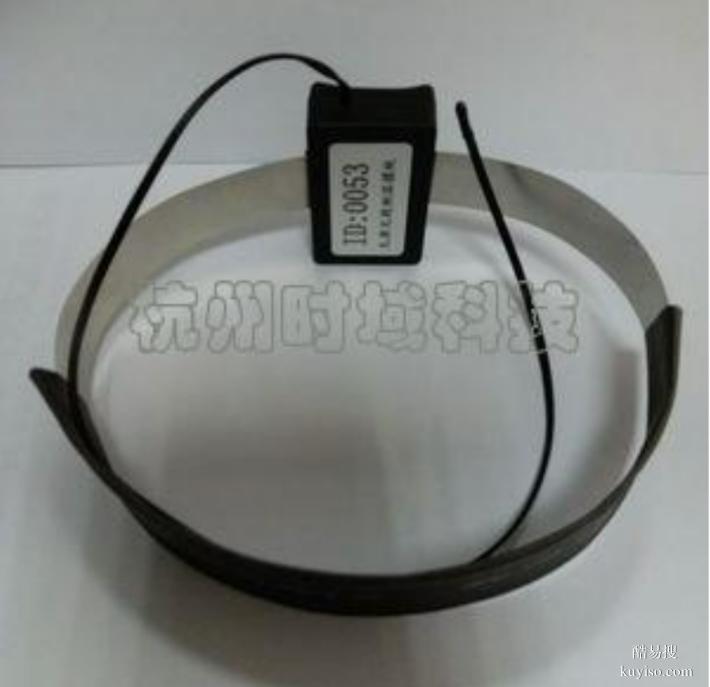

SW-600CT無源無線測溫發射模塊

杭州時域電子科技有限公司20多年專注研發生產“電力控制自動化、電力保護自動化”系列產品，歡迎光臨tb店鋪：電力控制儀表行，原廠現貨供應無功補償控制器、無線測溫系統、溫濕度（凝露）控制器、路燈控制器等，售后無憂，歡迎下單垂詢。


一、概 述

SW-600CT無線測溫系統采用無源取電設計,把該裝置的測溫組件安裝在高壓開關載流導體易發生溫升的連接點附近，就可以通過無線數據傳輸方式，解決安裝在高電位端的溫度傳感器信號向低電位端儀表的隔離傳輸。對于移開式的開關設備，只需把傳感器模塊安裝在手車側，安裝、改造和維護都十分方便。該裝置的顯示儀表另配有柜體內部溫度傳感器，可以顯示發熱點的相對溫升。本裝置的應用為解決《國家電網公司十八項電網重大事故措施》中的第11.7項“預防開關設備載流回路過熱”提供了一個有效的監測手段。

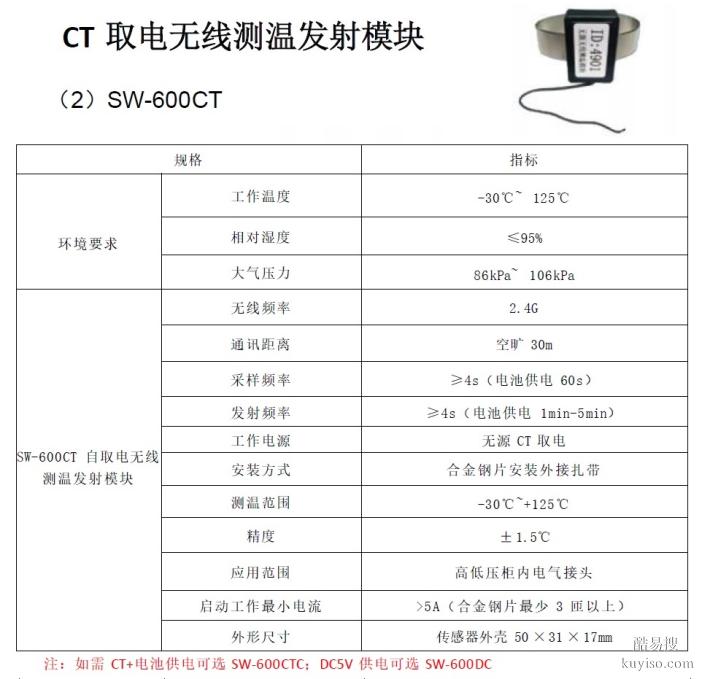

二、產品主要特性：



1. 測溫范圍：-30~150℃ 精度 ±1.5% FS



2. 測溫傳感器：日本進口高精度、高溫?zé)崦綦娮琛?br />


3. 適應開關設備的種類： 現有市場提供的開關設備的型號、規格等一般都能適用，按用設備結構，配置不同的安裝方式。



4. 啟動工作最小電流：電流>5A（矽鋼片最少3匝以上）



5. 無線通信頻率：2.4GHz 發射功率： <10mW



6. 溫度傳感器模塊的供電方式：CT取電（電流互感器取電）



7. 數據發送間隔>2秒鐘



8. 安裝方式:◇SW-600CT矽鋼片安裝 外接扎帶

9. 外形尺寸:



◇SW-600CT型無源式無線測溫發射模塊:



傳感器外殼50×31×17mm 矽鋼片（寬度<20mm）可套熱縮管



◇SW-600CTC型雙電源無線測溫發射模塊（CT+電池供電）: 外形尺寸同SW-600CT，帶電池開關

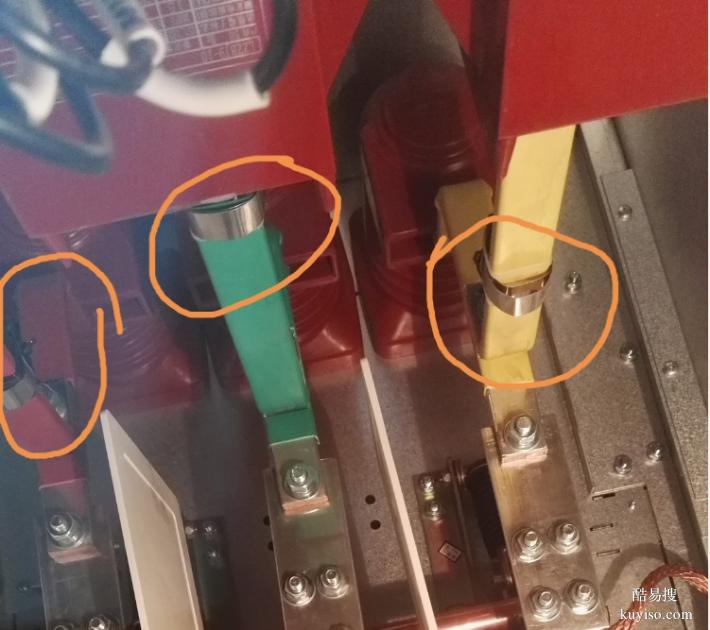

現場安裝照片： SW-600CT銅排安裝
