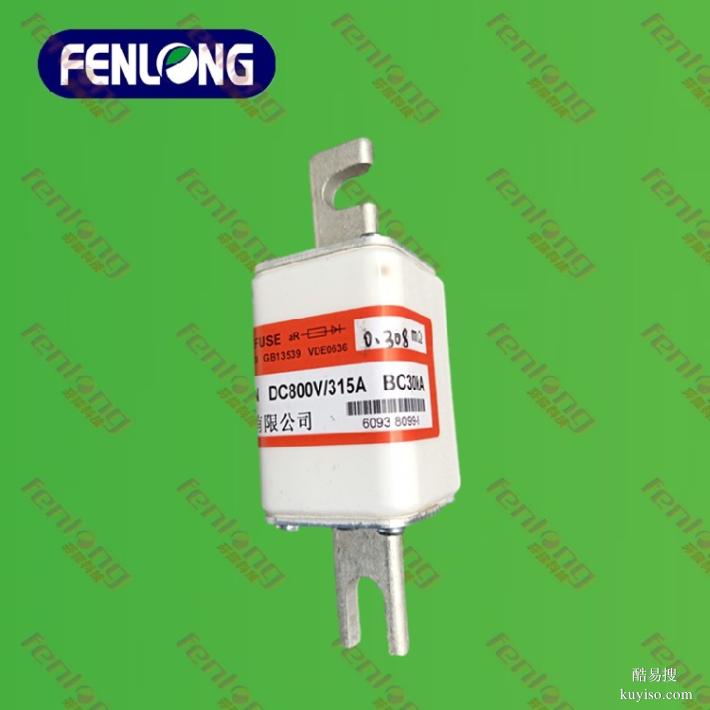

FENLONG芬隆低壓熔斷器快速熔斷器,非標定制

有填料圓管插刀式熔斷器型號:
RT15-00 RT15-200 RT15-315 RT15-400 RT11-100 RT11-200 RT11-315 RT11-400 B1 B2 B3 B4 TC TF TKM K5 R020A R020B R020D R020F R020 R020C R020E R020G RK5
有填料圓柱型熔斷器型號：
RT12-20 RT14-32 RT14-63 RT19-16 RT19-25 RT19-40 RT19-125 aM1 aM2 aM3 aM4 8.5*31.5 10*38 14*51 22*58 22*57 RT18-32 RT18-63 RT18-125 R054 R055 R056 R057 R058 R011 R012 R019 R019C R019H
有填料螺旋式熔斷器型號：
RL1-15 RL1-60 RL1-100 RL5-25 RL5-40 RL6-16 RL6-25 RL6-63 RL6-100 RL6-400 R024 R026 R027 R028 R029 R0201 E14 E16 E18 E27 E33 DI DII DIII D01 D02
1、主要優點和特點
（1）故障斷開后，可以手操復位，不必更換元件，除非切斷大短路電流后需要維修；
（2）有反時限特性的長延時脫扣器和瞬時電流脫扣器兩段保護功能，分別作為過載和短路防護用，各司其職；
（3）帶電操機構時可實現遙控。
2、主要缺點和弱點
（1）上下級非選擇型斷路器間難以實現選擇性切斷，故障電流較大時，很容易導致上下級斷路器均瞬時斷開；
（2）相對價格略高；
（3）部分?jǐn)嗦菲鞣謹嗄芰^小，如額定電流較小的斷路器裝設在靠近大容量變壓器位置時，會使分?jǐn)嗄芰Σ粔颉，F(xiàn)有高分?jǐn)嗄芰Φ漠a(chǎn)品可以滿足，但價較高。

熔體額定電流不等于熔斷器額定電流，熔體額定電流按被保護設備的負荷電流選擇，熔斷器額定電流應大于熔體額定電流，與主電器配合確定。
熔斷器主要由熔體、外殼和支座3部分組成，其中熔體是控制熔斷特性的關鍵元件。熔體的材料、尺寸和形狀決定了熔斷特性。熔體材料分為低熔點和高熔點兩類。低熔點材料如鉛和鉛合金，其熔點低容易熔斷，由于其電阻率較大，故制成熔體的截面尺寸較大，熔斷時產生的金屬蒸氣較多，只適用于低分?jǐn)嗄芰Φ娜蹟嗥?。高熔點材料如銅、銀，其熔點高，不容易熔斷，但由于其電阻率較低，可制成比低熔點熔體較小的截面尺寸，熔斷時產生的金屬蒸氣少，適用于高分?jǐn)嗄芰Φ娜蹟嗥?。熔體的形狀分為絲狀和帶狀兩種。改變變截面的形狀可顯著改變?nèi)蹟嗥鞯娜蹟嗵匦?。熔斷器有各種不同的熔斷特性曲線，可以適用于不同類型保護對象的需要。
安秒特性：
熔斷器的動作是靠熔體的熔斷來實現的，熔斷器有個非常明顯的特性，就是安秒特性。
對熔體來說，其動作電流和動作時間特性即熔斷器的安秒特性，也叫反時延特性，即：過載電流小時，熔斷時間長；過載電流大時，熔斷時間短。
富士（FUJI）快熔：CR6L-20、CR6L-30、CR6L-50、CR6L-75、CR6L-100、CR6L-150、CR6L-200、CR6L-250、CR6L-300、CR6L-400、CR2L-10、CR2L-20、CR2L-30、CR2L-50、CR2L-75、CR2L-100、CR2L-125、CR2L-150、CR2L-175、CR2L-200、CR2L-225、CR2L-250、CR2L-275、CR2L-300、CR2LS-10、CR2LS-20、CR2LS-30、CR2LS-50、CR2LS-75、CR2LS-100、CR2LS-125、CR2LS-150、CR2LS-175、CR2LS-200、CR2LS-225、CR2LS-250、CR2LS-275、CR2LS-300、CR2L-100G、CR2L-125G、CR2L-150G、CR2L-175G、CR2L-200G、CR2L-225G、CR2L-250G、CR2L-275G、CR2L-300G、CS5F-40、CS5F-75、CS5F-100、CS5F-150、CS5F-200、CS5F-250、CS5F-300、CS5F-350、CS5F-400、CS5F-450、CS5F-500、CS5F-600、CS5F-800、CS5F-1000、CS5F-1200、CS5F-1500、CS8F-1000、CS8F-1200、CS8F-1500、CS10F-80、CS10F-100、CS10F-80、CS10F-100、CS10F-150、CS10F-200、CS10F-250、CS10F-300、CS10F-350、CS10F-400、CS10F-500、CS10F-630、CS10F-750、CS15F-450、CS15F-630。
日本日之出（HINODE）：660GH-50、660GH-60、660GH-70、660GH-80、660GH-90、660GH-100、660GH-150、660GH-200、660GH-250、660GH-300、660GH-400。

專用設備的高壓熔斷器應選專用系列；我們常說的保險絲就是熔斷器類。 主要用于高壓輸電線路、電壓變壓器、電壓互感器等電器設備的過載和短路保護。
熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害；按安裝條件及用途選擇不同類型高壓熔斷器如屋外跌落式、屋內式，對于一些專用設備的高壓熔斷器應選專用系列；我們常說的保險絲就是熔斷器類。 主要用于高壓輸電線路、電壓變壓器、電壓互感器等電器設備的過載和短路保護。
上面說的是高壓熔斷器。低壓熔斷器：低壓熔斷器 一、作用： 過載及短路保護。當過載或短路時，其電流較大，熔體發熱達到熔點而熔化，電路斷開，起到保護作用。 二、結構、類型及特性： 1、 結構：熔體、連接熔體的觸頭裝置及外殼、底座四部分組成。 2、 熔體： （1）熔體的材料 ①低熔點材料，如鉛錫合金，鋅等 ②高熔點材料，如銀、銅等。 常將熔體制成絲狀或片狀。絕緣管內的填充物具有滅弧作用。 （2）熔體的工作原理及保護特性： 使用時，熔斷器同它所保護的電路串聯，當該電路發生過載或短路故障時，如果通過熔體的電流達到或超過了某一定值，在熔體上產生的熱量使其溫度升高，當?shù)竭_(dá)熔體熔點時，熔體自行熔斷，電弧熄滅后，切斷故障電流，達到保護作用。
有填料方管刀型觸頭熔斷器型號：
NH00C NT00C R030A 3NA3 RT16-000 RT20-000 SIST101 3NH3
NH00 NT00 R031 3NA3 RT16-00 RT20-00 SIST101 3NH3
NH0 NT0 R031B 3NA3 RT16-0 RT20-0 SIST160 3NH3
NH1 NT1 R032 3NA3 RT16-1 RT20-1 SIST250 3NH3
NH2 NT2 R033 3NA3 RT16-2 RT20-2 SIST400 3NH3
NH3 NT3 R034 3NA3 RT16-3 RT20-3 SIST630 3NH3
NH4 NT4 R034 3NA3 RT16-4 RT20-4 SIST1250 3NH3
RT0-50 RT0-100 RT0-200 RT0-400 RT0-600 RT0-1000
限流特性
由于快速熔斷器的熔體為具有一系列圓孔狹頸的矩形薄片，且充有石英砂滅弧介質 。圓孔狹頸處的截面積小，熱容量小，發生短路故障時，故障電流尚未達到預期的短路電流時，即被熔斷，電弧被石英砂分隔成許多小段。這樣，既限制了短路電流增加，亦加速電弧的熄滅。
分?jǐn)嗄芰?qiáng)
發生短路故障時，圓孔狹頸處首先被熔斷，電弧被石英砂分隔成許多小段，電弧被很快熄滅。由于石英砂是絕緣的，電弧熄滅后，熔斷器立即變成一個絕緣體，將電路分?jǐn)?。因而快速熔斷器分?jǐn)嗄芰?qiáng)，可高達50kA。
負載設備承受的沖擊能量小
電路出現短路故障時，負載設備承受的沖擊能量為
W=I2Rt
式中，I—短路電流； R—電路的電阻； t—從短路故障發生到電路被切斷的時間。快速熔斷器分?jǐn)嗟臅r(shí)間短，且有很好的限流作用，故負載設備承受的沖擊能量小
其它公司的對應的型號: NHC00G NH00G NH1G NH2G NH3G NH4AG
NHG000B NHG0B NHG01B NHG02B NHG03B NH4AG NH4G
NHC00GCI NHOOGCI NH0GCI NH01GCI NH1GCI NH02GCI NH2GCI NH03GCI NH3GCI
NH00CG NH00G NH0G NH1G NH2G NH3G
RT36-00C RT36-00 RT36-0 RT36-1 RT36-2 RT36-3 RT36-4
有填料圓管插刀式熔斷器型號:
RT15-00 RT15-200 RT15-315 RT15-400 RT11-100 RT11-200 RT11-315 RT11-400 B1 B2 B3 B4 TC TF TKM K5 R020A R020B R020D R020F R020 R020C R020E R020G RK5
有填料圓柱型熔斷器型號：
RT12-20 RT14-32 RT14-63 RT19-16 RT19-25 RT19-40 RT19-125 aM1 aM2 aM3 aM4 8.5*31.5 10*38 14*51 22*58 22*57 RT18-32 RT18-63 RT18-125 R054 R055 R056 R057 R058 R011 R012 R019 R019C R019H
有填料螺旋式熔斷器型號：
RL1-15 RL1-60 RL1-100 RL5-25 RL5-40 RL6-16 RL6-25 RL6-63 RL6-100 RL6-400 R024 R026 R027 R028 R029 R0201 E14 E16 E18 E27 E33 DI DII DIII D01 D02
