三回程蒸汽鍋爐醫藥反應釜配套WNS8-1.25-YQ

在工業鍋爐的長期運行過程中，交變的熱負荷與頻繁的啟停會對設備結構產生反復的熱脹冷縮效應。若設計不當，這種熱應力累積可能導致焊縫開裂、管板泄漏等問題，直接影響鍋爐的使用壽命。WNS系列蒸汽鍋爐針對這一核心痛點，在結構設計上采用波形爐膽與煙管插擾流片雙重技術，既有效吸收了熱膨脹應力，又強化了傳熱效果，使設備在長期運行中保持結構穩定、性能不衰，真正實現經久耐用。

一、波形爐膽：熱膨脹的"緩沖器"

WNS系列鍋爐的燃燒室（爐膽）采用全波紋結構設計，區別于傳統的直爐膽，具有以下技術優勢：

吸收熱膨脹應力：鍋爐點火運行后，爐膽溫度迅速升高，產生熱膨脹。波紋狀結構具有良好的彈性，可通過波形自身的微小伸縮吸收熱膨脹量，避免因熱應力集中導致?tīng)t膽變形或焊縫開裂。這一特性在頻繁啟停、負荷波動的工況下尤為重要。

增加輻射受熱面積：波紋形態使?fàn)t膽的實際表面積大于同等長度的直爐膽，輻射受熱面增加，輻射傳熱量提升。

強化煙氣擾動：煙氣在波紋爐膽內流動時，波紋凸起對氣流產生阻滯和擾動作用，改善煙氣與爐膽壁的換熱效果，使燃料燃燒更充分。

提高結構剛度：波紋形狀使?fàn)t膽整體剛度增強，能夠承受微正壓燃燒的沖擊，運行更平穩。

二、煙管插擾流片：強化對流傳熱

在鍋爐的第二、三回程煙管中，WNS系列蒸汽鍋爐采取兩種強化傳熱措施：

螺紋煙管（部分管束）：采用高效傳熱螺紋煙管，管內壁的螺旋槽引導煙氣產生旋轉流動，破壞層流邊界層，使對流換熱系數顯著提升。據測試，螺紋煙管的傳熱效率是普通光管的1.4倍左右。

煙管插擾流片（部分機型/管束）：在光管內插入特制擾流片，使煙氣在管內形成強烈的紊流狀態，延長煙氣停留時間，增加煙氣與管壁的接觸機會，從而提升換熱效果。對于燃油鍋爐或特定設計，擾流片可有效解決因積灰導致的傳熱衰減問題。

三、濕背式結構：避免高溫?zé)g

WNS系列鍋爐采用全濕背式結構，回燃室完全浸沒在水中，受到良好冷卻。相比干背式鍋爐需用耐火材料襯砌后煙室，濕背結構具有以下耐用性優勢：

無耐火材料脫落風險：耐火材料長期高溫烘烤可能開裂、脫落，濕背結構從根本上避免了這一問題。

后管板冷卻充分：高溫?zé)煔廪D(zhuǎn)向區域（回燃室）管板被水包圍，避免局部過熱，延長管板及煙管壽命。

四、焊接工藝：先脹后焊?？煽?br />
除結構設計外，制造工藝同樣影響耐用性。WNS系列鍋爐在煙管與管板連接處采用"先預脹后焊接"工藝：

先預脹：消除管與管板孔的間隙，防止縫隙腐蝕；

后焊接：采用氬弧自動焊，焊縫成型美觀，焊接質量可靠；

探傷檢測：縱縫、環縫按規范進行射線探傷，確保無缺陷。

五、經久耐用的綜合體現

上述技術的綜合應用，使WNS系列蒸汽鍋爐在長期運行中表現出以下耐用特征：

結構穩定：波形爐膽吸收熱膨脹，避免焊縫開裂；濕背結構杜絕耐火材料脫落；管板與煙管連接牢固，無泄漏。

性能不衰：螺紋煙管或擾流片設計使傳熱效率長期保持，排煙溫度不因積灰而明顯升高；爐膽波紋結構不易變形，燃燒工況穩定。

維護簡便：前后煙箱采用鉸鏈結構，可開啟式設計，便于內部檢查、清潔和維修；爐體開設人孔、手孔，方便內部清理。

六、適用燃料廣泛

WNS系列蒸汽鍋爐可適配多種燃料，包括天然氣、液化石油氣、城市煤氣、沼氣等氣體燃料，以及輕油、柴油、重油、渣油等液體燃料。針對不同燃料特性，燃燒器選型及爐膛尺寸進行相應優化，確保燃燒充分、排放達標。

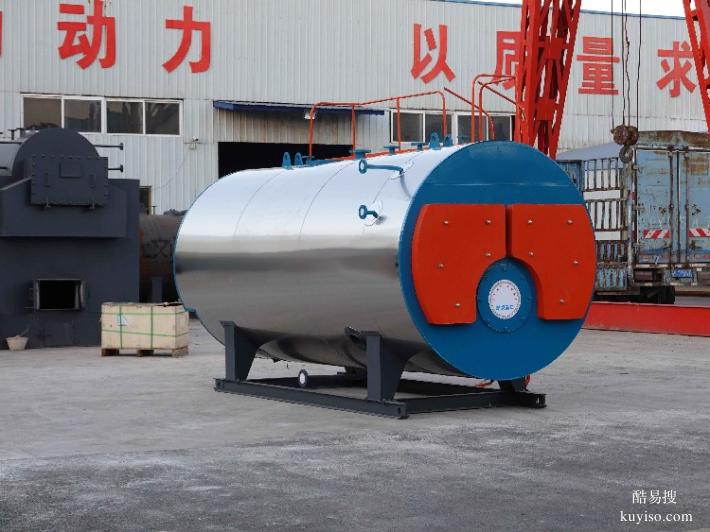

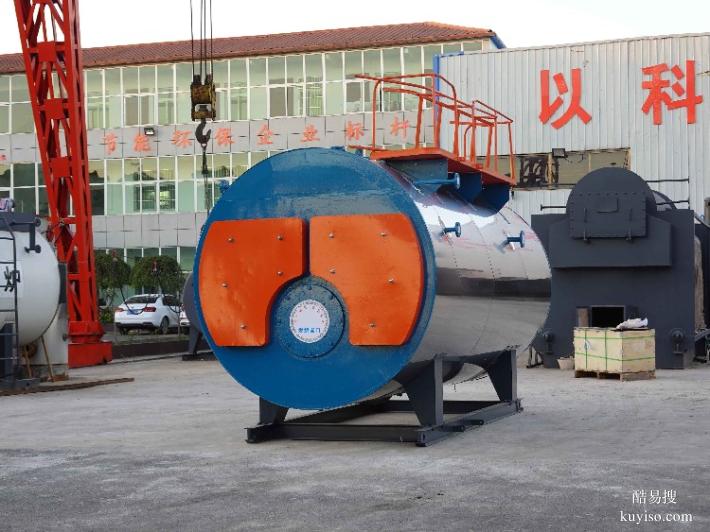

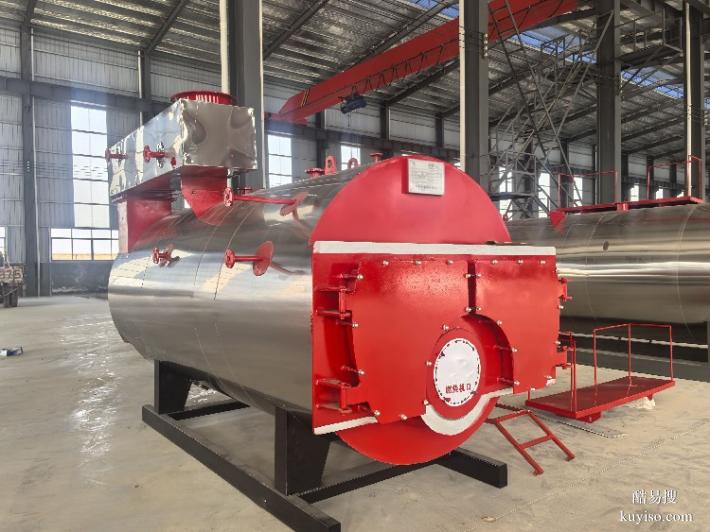

在工業鍋爐的長期運行中，設備的外觀耐久性與保溫性能直接影響著使用體驗和運行成本。普通碳鋼外包在潮濕或多塵環境下容易銹蝕，不僅影響廠區美觀，還可能因保溫層受潮導致散熱損失增加。WNS燃油燃?xì)庹羝仩t采用優質不銹鋼板材進行整機包裝，表面經覆膜保護處理，安裝完成后再揭除保護膜，呈現出鏡面般光潔的不銹鋼外觀，兼具抗銹蝕、易清潔、耐候性強等特點。同時，爐體內部采用多層復合保溫結構，有效控制表面溫度，減少散熱損失，實現美觀與節能的雙重價值。

一、優質不銹鋼包裝：美觀抗銹，歷久彌新

WNS系列鍋爐的外包裝采用304或優質不銹鋼板材，相較于普通碳鋼噴漆工藝，具有以下優勢：

抗銹蝕能力強：不銹鋼表面形成的致密氧化層使其具有良好的耐大氣腐蝕性能，無需額外涂裝即可長期保持金屬本色。對于食品廠、醫院、酒店等對環境美觀度要求較高的場所，不銹鋼外包可避免銹跡斑斑的尷尬，與現代化廠房和諧共存。

表面光潔易清潔：不銹鋼表面平整光滑，不易積灰，日常清潔只需簡單擦拭即可保持整潔。對于制藥、食品等對衛生要求嚴格的行業，這一特性有助于通過GMP或SC現場審查。

覆膜保護工藝：設備出廠時，不銹鋼外包表面覆有專用保護膜，可防止運輸、安裝過程中因磕碰、刮擦造成的損傷。待設備安裝就位、所有施工完成后，揭去保護膜，露出完好如新的鏡面不銹鋼表面，確保交付時的外觀品質。

耐用性持久：不銹鋼材質本身具有較長的使用壽命，在正常使用條件下，外包無需定期補漆維護，減少了后續的維護成本和工作量。

二、多層保溫結構：鎖住熱量，降低能耗

鍋爐的保溫性能直接關系到運行經濟性。WNS系列鍋爐在爐體保溫方面采取多重措施：

優質保溫材料：爐體與外包之間填充高密度硅酸鋁纖維棉，該材料具有導熱系數低、耐熱震、容重輕等特點，能夠有效阻斷熱量向外傳遞。

全包裹式結構：保溫層采用全包裹式設計，爐體和外表面之間無傳熱金屬支架，避免形成熱橋，最大限度減少局部散熱。

雙層保溫工藝：部分型號在硅酸鋁纖維基礎上增加耐火泥或反射層，形成復合保溫結構，進一步降低表面溫度。

表面溫度控制：經上述保溫處理，鍋爐運行時機組外表面溫度可控制在45℃以下，符合相關標準要求。這不僅減少了散熱損失，也改善了鍋爐房工作環境，避免燙傷風險。

以一臺4噸/小時鍋爐為例，若表面溫度降低10℃，每年可減少的散熱損失折算成燃?xì)赓M(fèi)用可達數千元。保溫性能的優化雖不似燃燒效率那般引人注目，卻是實實在在的節能貢獻。

三、工藝細節：確保保溫與外觀的可靠性

除材料和結構外，制造工藝同樣影響保溫效果和外觀品質：

拋丸除銹預處理：鍋爐本體組裝完成后，整體進行拋丸除銹處理，清除氧化皮和銹蝕物，增強后續防銹效果，也為保溫材料的貼合提供良好基面。

整體烤漆防腐：在拋丸處理基礎上，部分關鍵部位進行高溫烤漆處理，形成雙重防腐保護。

隱蔽式布線：控制電纜采用內藏陷蔽式布置方式，不外露于外包表面，使整機外觀簡潔美觀，也避免線路受潮老化。

鉸鏈?zhǔn)綗熛洌呵昂鬅熛渫瑯硬捎貌讳P鋼材質，與整機外觀協調一致，同時通過鉸鏈結構與本體連接，便于開啟檢修。

四、整機結構：成熟可靠的三回程濕背式設計

在不銹鋼包裝之下，WNS系列鍋爐本體采用經典的臥式內燃三回程濕背式結構：

波形爐膽：燃燒室采用全波紋爐膽，既增加了輻射受熱面積，又有效吸收了熱膨脹應力，延長爐膽壽命。

螺紋煙管：第二、三回程配置高效螺紋煙管，煙氣在管內旋轉流動，強化對流換熱，提升熱效率。

濕背式結構：回燃室完全浸沒在水中，冷卻條件好，后管板不受高溫?zé)煔庵苯記_刷，避免了耐火材料襯砌的維護問題。

充足的蒸汽空間：鍋筒內具有較大的水容積和蒸汽空間，配合內置汽水分離裝置，可輸出高干度飽和蒸汽，負荷波動時壓力穩定。

五、適用場景廣泛

WNS燃油燃?xì)庹羝仩t適用于以下行業及場景：

食品加工：蒸煮、殺菌、烘干，不銹鋼外包符合食品衛生要求；

醫藥制造：提取、滅菌、干燥，設備表面易清潔，滿足GMP環境要求；

醫院酒店：消毒、供暖、生活熱水，美觀大方的外觀與建筑環境協調；

化工紡織：反應釜加熱、定型染色，保溫性能好減少車間熱負荷；

學校寫字樓：集中供暖，低表面溫度保障師生安全。

六、技術參數范圍

額定蒸發量：0.5 - 20噸/小時（可定制更大容量）

額定工作壓力：0.7 - 2.0 MPa

額定蒸汽溫度：飽和溫度（170-204℃，對應壓力）

適用燃料：天然氣、液化氣、沼氣、輕油、重油等

熱效率：＞93%（常規配置）；配合節能器/冷凝器可達95%-98%以上

表面溫度：≤45℃（正常運行條件下）

在工業鍋爐的長期運行過程中，煙管積灰是影響設備熱效率的常見問題。對于燃?xì)忮仩t，不完全燃燒可能產生少量炭黑；對于燃油鍋爐，重油或柴油燃燒后更容易在煙管內壁附著煙灰。這些沉積物若不及時清理，將導致排煙溫度升高、燃料消耗增加，甚至影響鍋爐出力。WNS系列蒸汽鍋爐在設計時充分考慮了這一維護需求，前后煙箱均采用可開啟式結構，使操作人員能夠輕松進入煙管區域進行清潔，確保鍋爐長期保持高效運行狀態。

一、煙管積灰：被忽視的能耗漏洞

鍋爐運行中，煙氣攜帶的飛灰和未燃盡炭粒會在煙管內壁逐漸沉積。這種積灰層的導熱系數遠低于鋼材，相當于在煙氣與管壁之間增加了一道隔熱層。積灰?guī)?lái)的直接影響包括：

排煙溫度升高：熱量無法有效傳遞給水，只能隨煙氣排入大氣，導致排煙熱損失增加；

燃料消耗上升：為維持額定出力，燃燒器需要消耗更多燃料，運行成本隨之增加；

出力下降風險：嚴重積灰時，煙氣流通截面減小，阻力增大，可能影響燃燒穩定性。

定期清理煙管積灰，是保持鍋爐熱效率最簡單有效的措施。而能否方便地清理，取決于煙箱的結構設計。

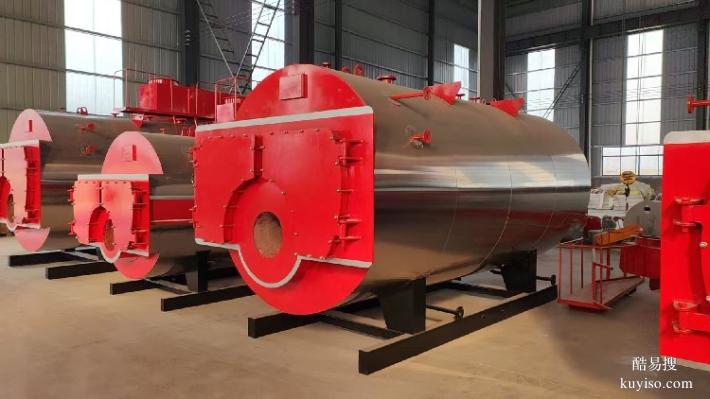

二、可開啟式煙箱：清潔操作簡便快捷

WNS系列鍋爐的前后煙箱采用鉸鏈?zhǔn)娇砷_(kāi)啟結構，具有以下設計特點：

對開式或側開式設計：煙箱門通過鉸鏈與本體連接，可向兩側或單側開啟，開啟角度大，操作空間充足。

輕便省力：煙箱門采用輕量化設計，配合鉸鏈結構，單人即可輕松打開和關閉，無需借助起重設備。

窗戶式開啟：開啟方式類似于窗戶，簡單直觀，操作人員無需專業工具即可完成。

便于內部觀察：打開煙箱后，可直接看到煙管端部和管板，便于檢查煙管積灰情況、腐蝕狀況以及焊縫狀態。

在日常維護中，操作人員只需打開前后煙箱，即可使用專用清灰工具（如鋼絲刷、壓縮空氣槍等）對每根煙管進行清理。清理完成后關閉煙箱門，整個過程耗時短、操作簡便，無需拆卸任何部件。

三、定期清潔：建議周期與方法

根據鍋爐燃料類型和運行工況，建議按以下周期進行煙管清潔：

燃料類型 清潔周期 清潔方法
天然氣 每3-6個月 壓縮空氣吹掃或機械刷除
液化氣 每3-6個月 壓縮空氣吹掃或機械刷除
輕油/柴油 每月至每季度 機械刷除為主，輔以壓縮空氣
重油/渣油 每月或更短 必須定期機械刷除，必要時化學清洗
實際操作中，可通過排煙溫度變化判斷清潔時機。當排煙溫度較清潔后初始值升高20-30℃時，表明積灰已較嚴重，應及時進行清理。

四、密封可靠性：開啟多次仍嚴密不漏

可開啟式煙箱設計在追求便捷性的同時，并未犧牲密封性能。WNS系列鍋爐采用以下技術確保煙箱長期運行不漏煙：

迷宮式密封結構：煙箱與本體結合面采用迷宮式密封，增加煙氣泄漏路徑長度，即使微正壓運行也能保證密封。

耐高溫密封材料：密封槽內填充耐溫硅橡膠或陶瓷纖維密封條，具有良好的彈性和耐候性，可經受反復開閉。

緊固件設計：煙箱門周邊設置快速鎖緊裝置，關閉后壓緊力均勻，確保密封可靠。

這種密封結構解決了傳統煙箱因密封墊圈老化需要頻繁更換的問題，使可開啟設計真正具備了長期實用價值。

五、前后煙箱開啟的附加價值

除便于煙管清潔外，可開啟式煙箱還帶來以下維護便利：

管板檢查：開啟后可直接觀察后管板與煙管連接處的焊縫狀態，及時發現滲漏或裂紋隱患。

回燃室檢查：對于濕背式結構，通過后煙箱可觀察回燃室內壁及后管板的腐蝕和變形情況。

燃燒火焰觀察：部分型號在煙箱上設置火焰觀察孔，運行時可通過觀察孔查看燃燒火焰狀態，輔助燃燒調整。

維修通道：當需要對煙管進行更換或修補時，可開啟式煙箱為施工提供了便捷的進出通道。

六、與其他維護便利設計的協同

WNS系列鍋爐在維護便利性方面不止于可開啟煙箱，還配套設置了以下設施：

人孔與手孔：鍋筒頂部和底部開設人孔、手孔，便于進入內部清理水垢、檢修內部裝置。

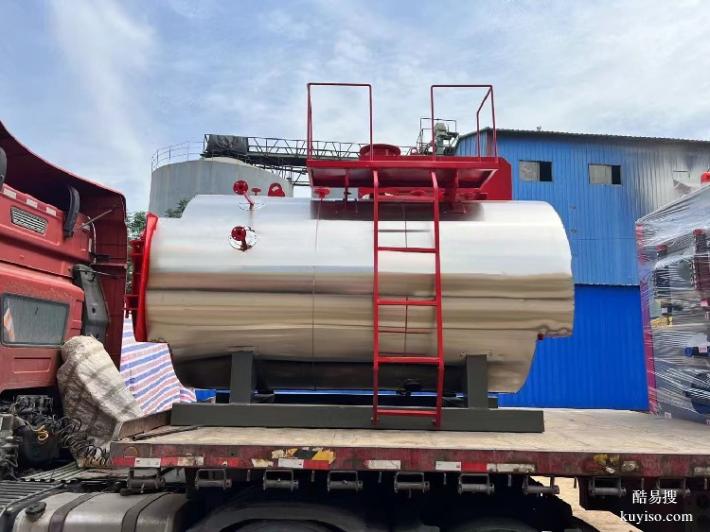

平臺扶梯：對于較大噸位鍋爐，配置平臺扶梯，方便操作人員到達各維護點位。

內置式控制布線：控制線路采用內置方式，避免外露布線在維護時意外損壞。

這些設計共同構成了一個維護便利的系統，使鍋爐的日常保養和定期檢修更加省時省力。

七、應用場景與實際效益

可開啟式煙箱的設計價值在以下場景中體現得尤為明顯：

燃油鍋爐用戶：重油燃燒產生的積灰較多，需要頻繁清理，可開啟煙箱大幅降低了清潔工作強度。

多班制生產企業：設備連續運行時間長，定期清潔必不可少，便捷的煙箱開啟使清潔工作易于堅持。

維護人員有限的單位：醫院、酒店等后勤人員較少的地方，操作簡便的設備可減輕維護負擔。
