配電箱怎么設計？沒你想象得那么簡單

水電改造中，配電箱雖不起眼卻至關重要，關乎居家安全。了解配電箱的工作原理、安全操作及電路設計，能有效預防電路故障，確保生活便利與安全。

出于安全和可靠性考慮，現在不少裝修的業主對于水電改造越來越重視了，但在電路改造階段，不起眼卻又非常重要的配電箱卻被大部分人忽略了。實際上，這個黑盒子不僅關乎整個屋子的安全，好的配電箱設計還能讓你在管理電路時更得心應手，不如今天就來學習一下吧。

說到配電箱，第一個蹦進很多人腦海的詞是“跳閘”。事實上，跳閘與發燒一樣，都是系統內部的自我調節與防范機制。當電流過大，威脅到整條電路安全的時候，配電箱就會自動跳閘，避免出現短路甚至起火，引發更嚴重的后果。

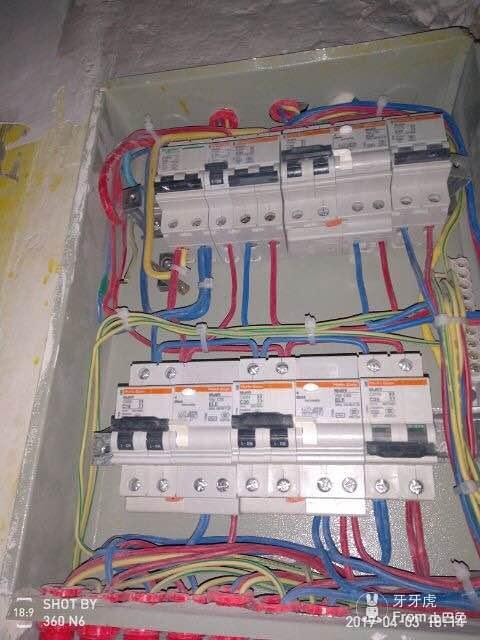

小時候，老家的配電箱避免跳閘的方式是用一截熔點較低的保險絲代替一段電路，一旦電流達到比較危險的數值就直接熔斷了?，F(xiàn)在則一般都是用可復用的斷路器，免去了頻繁更換保險絲的麻煩。而在配電箱中，每個開關對應了一條獨立的電回路，通常跳閘只會斷掉其中一條回路，在確認安全后將開關復位即可。

將整個配電箱復位的安全操作順序?yàn)椋合葘⒏鱾€(gè)分開關關閉，最后將總開關關閉，然后檢驗最先跳閘的開關代表的電回路上有沒有功率特別大的電器處于開啟狀態，如有則關閉電器。重啟時，先將總開關開啟，然后逐步開啟各分開關。

盡管斷路器可以有效避免電路短路，但歸根結底避免每條電回路上的電器總功率不要太大才更安全，這就需要科學合理地規劃配電箱了。

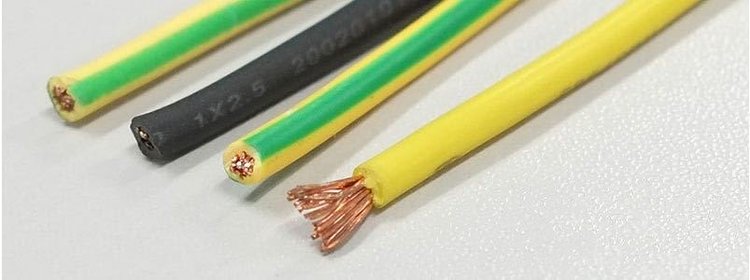

配電箱的每一個開關對應一條電回路，而家用電回路通常使用4平米（指電線橫截面積為4平方毫米）或6平米的銅線，它們可承載電流分別為35A與48A，這也意味著這條回路上的電器使用的電流總數不可高于35A/48A。

看到這里，有的業主要問了，電器一般都標注的是功率，不怎么標注使用電流啊。分享一個簡單的公式——電流（I）=功率（P）/電壓（U）。由于我國采用額定電壓220V，那么想知道一臺電器的電流（單位：A），將它的功率（單位：W）除以220就可以了。例如，一臺兩匹的空調（一匹約等于735.5W）的使用電流=2×735.5/220≈6.7A。

知道了每臺電器使用的電流量，就要注意安排每條電回路上的電器總量，通常電器使用電流的總量要小于電回路可以承載的電流量以避免跳閘。例如空調、電烤箱、電熱水器這些功率大、短路已發生危險的電器最好專門給配一個電回路。而為了方便，也可以給冰箱專門配一個電回路，這樣過年返鄉或者出游的時候就可以單留電冰箱一條電回路不關就可以了。

需注意的是，不僅僅是電回路，每個插座、拖線板也都有自己限定的電流額度，要注意插在上面的電器使用電流總額不可高于這個數值。

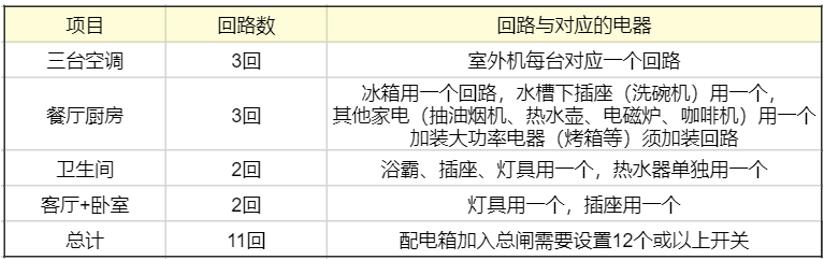

最后，給大家提供一個100平米兩室一廳一衛的套房的配電箱開關設計實例，給各位參考~
