設備進、出管口壓力損失計算

本文聚焦于設備進出口管口的壓力損失計算，詳細闡述了局部阻力的形成原因、計算方法及影響因素，包括流體速度、密度變化、管口形狀等，并通過多種表達式和實例展示了如何準確計算設備進出口的壓力損失。

1.1 本文適用于單獨計算設備進、出管口的壓力損失。這部分阻力是系統壓力降的一部分，稱為局部阻力。它是由于液體經過設備的進口或出口時， 流體的流速或流動方向突然發生變化， 以致出現渦流，增加了流體質點的相對運動和內部摩擦作用而形成的。

1.2與流體速度頭一起表示管子進、出口阻力的局部阻力系數，與設備的接管形式有關(見圖 7.1)。設備進、出口壓力損失一般可按銳邊進、出管口進行保守推測(速度頭損失)。

1.3除注明外，壓力均為絕對壓力。

2 設備進、出管口壓力損失

設備進、出管口壓力損失表達式有三種
2.1 用速度頭與局部阻力系數表示的表達式

式中：
hf―設備進、出管口壓力損失， m 液柱；
K―局部阻力系數，取決于管道進、出口的形狀配置，可查閱圖 7.1；
g―重力加速度， 9.81m/s2；
u―流體在設備進口管或設備出口管內流速， m/s。
2. 2 用壓力降表示的表達式

式中：
? Pg―設備進、出管口壓力損失， Pa；
ρ ―根據上游流體的溫度(T)、壓力(P)和分子量(M)確定的流體密度， kg/m3；
其余符號意義同前。
式(2.2)通常用在以壓力降表示的水力計算中。

2.3 用當量長度表示，將流體產生的局部阻力折合成相當于流體流過同直徑的直管某個長度的管道產生的阻力表示。表達式為

式中：
hf―設備進、出管口壓力損失， m 液柱；
D―設備進口或出口管子的內徑， m；
Le―設備的管口相當于管道的當量長度，見表 7.2， m；
λ ―摩擦系數；
其余符號意義同前。

3 計算中應注意的問題

3.1 可壓縮流體
當可壓縮性流體在管口流動時， 由于戰勝流體阻力而使壓力下降， 流體的體積(密度)就要發生變化。因此，對可壓縮性流體進行水力計算時，必須考慮流體密度變化引起的阻力變化。在高壓系統中進口或出口壓力損失(按同一速度頭計)所引起密度變化很小，通常可以忽略不計；而在低壓系統中該壓力損失所引起密度變化的影響是不可忽略的，尤其在真空系統中。

3.2 易閃蒸流體
當容器中流體的壓力或液柱頭發生變化時，設備進、出口管內流體在流速一定和壓力下降時可能會出現閃蒸。因此，必須在容器內給以足夠的液柱頭和/或足夠的設備進、出口管徑尺寸，使之下降流體速度以避免閃蒸，從而減少流體進、出設備管口的壓力損失和減少由于加速度在設備管口中產生的壓力變化。

4 設備進口壓力損失計算

4.1 定義
設備進口壓力損失為流體從管道進入設備(如換熱器或容器)的壓力損失。
4.2 計算式
以圖 4.2 為例來表示設備進口壓力損失計算式。

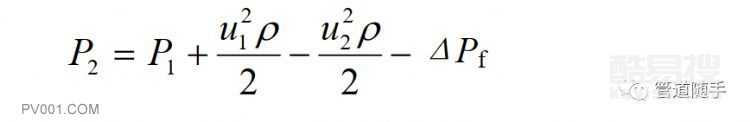

在容器進口內外列出能量衡算式

式中：
P1―設備進口處壓力， Pa；
P2―容器內壓力， Pa；
ΔPf―摩擦壓力損失， Pa；
u1―流體在進口管內流速， m/s；
u2―流體在容器內流速， m/s；
ρ ―設備進口管處流體密度， kg/m3。
假設u2=0，進口管按銳邊考慮，按銳邊管口計，設備入口處的局部阻力系數 K=1.0(見圖 7.1 所示)。
流體從進口管進入設備時的壓力損失

正好等于流體進口動能的損失

則 P1=P2。

5 設備出口壓力損失計算

5.1 定義
設備出口壓力損失為流體從設備進入管道的壓力損失。
5.2 計算式
5.2.1 氣體

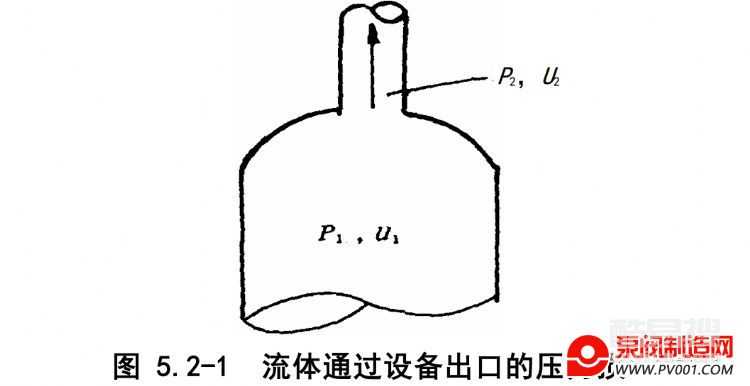

下圖為氣體自設備進入到出口管道。

在容器出口內外列出能量衡算式

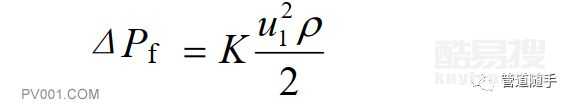

假設 u1=0，管口為銳邊時，則摩擦壓力損失(見圖 7.1， K=0.5)得出：

式中：
P1―容器內壓力， Pa；
P2―設備出口處壓力， Pa；

ΔPf―摩擦壓力損失， Pa；
u1―流體在容器內的流速， m/s；
u2―流體在設備出口管內的流速， m/s；
ρ ―設備出口管處流體密度， kg/m3。
由上述可見，流體從設備(如容器或換熱器)流至出口管時，在出口管口處的出口壓力損失，當管口為銳邊管口時，可取 1.5 倍的速度頭。
5.2.2 液體

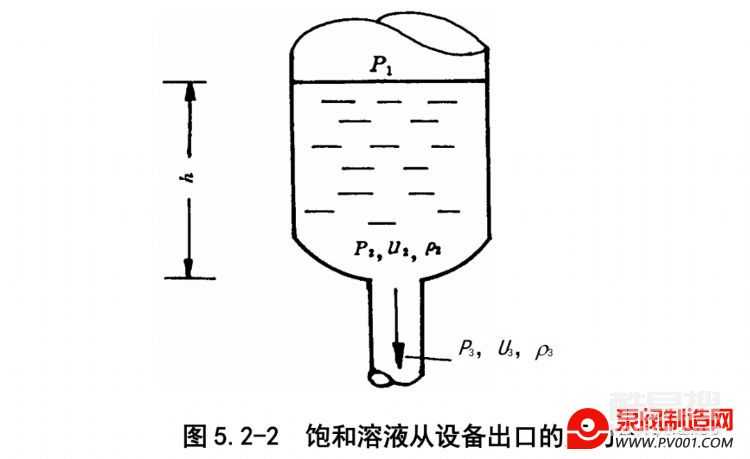

a) 飽和溶液一定要有足夠高的工作液位來戰勝管口損失，以避免液體在管口處閃蒸，見圖 5.2-2所示。

密度 ρ2 = ρ3

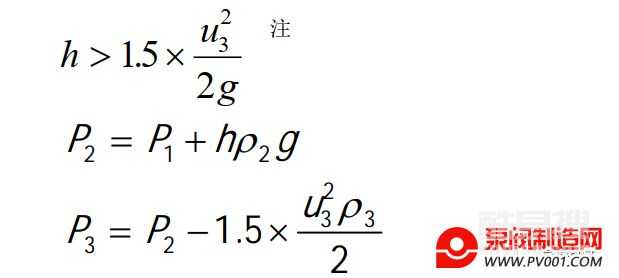

設u2=0，為了避免閃蒸，必須使

上述各式中
g―重力加速度， 9.81m/s2；
h―液位高度， m；
P1―容器內液面上的壓力， Pa；

P2―設備出口管處的壓力， Pa；
P3―設備出口管內的壓力， Pa；
u2―設備出口管處流體的流速， m/s；
u3―設備出口管內的流體速度， m/s；
ρ2―設備出口管處流體的密度， kg/m3；
ρ3―設備出口管內的流體密度， kg/m3；
注：此處的“h”僅能保證戰勝從設備出口至出口管的壓力損失，若要保證整個下游系統都不發生氣化， “h”應高得足以戰勝下游的全部管道壓力損失。

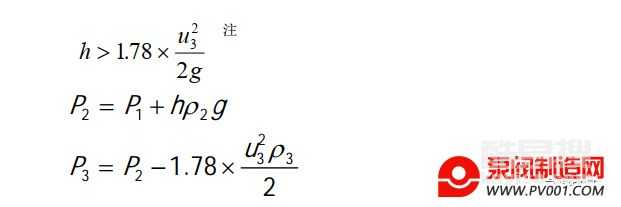

對臥式設備，出口管多采用插入式，出口管局部系數K=0.78(見圖 7.1 所示)，為了避免閃蒸，必須使

式中符號意義同前。

注：此處的“h”僅能保證戰勝從設備出口至出口管的壓力損失，若要保證整個下游系統都不發生氣化， “h”應高得足以戰勝下游的全部管道壓力損失。

b) 不飽和溶液
不飽和溶液在流過管口時一般不會發生閃蒸，但要避免液面上的氣體帶入管口，所以也要保持一定液位高度，因此可按飽和溶液情況處理。
c) 氣―液混合物
氣―液混合物的設備出口壓力損失按均勻密度法和混合速度計算，計算式如下：

上述各式中：
A―管口截面， m2；
K―局部阻力系數，見圖 7.1 所示；
ΔP ―設備出管口處的壓力損失， Pa；
WL―設備出管口處的液相流量， kg/s；
Vm―設備出管口處的氣、液相混合速度， m/s；
Wv―設備出管口處的氣相重量流量， kg/s；
VL―設備出管口處的液相體積流量， m3/s；
Vv―設備出管口處的氣相體積流量， m3/s；
ρH ―設備出管口處的氣―液相均勻密度， kg/m3；
ρL ―設備出管口處的液相密度， kg/m3；
ρV ―設備出管口處的氣相密度， kg/m3。

6 計算舉例

6.1 臥式設備插入式出口管

解：由于出口管為插入式，由圖7.1得知K=0.78，由此需要戰勝管口壓力損失的液位高度為：

6.2 速度和密度變化時出口壓力損失

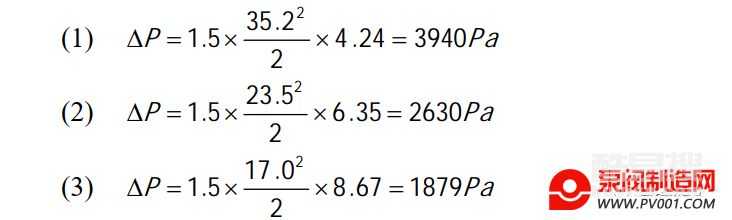

解：各段壓力損失為：

其中的u3、 ρ3均是按兩相流計算的。

7 附圖和附表

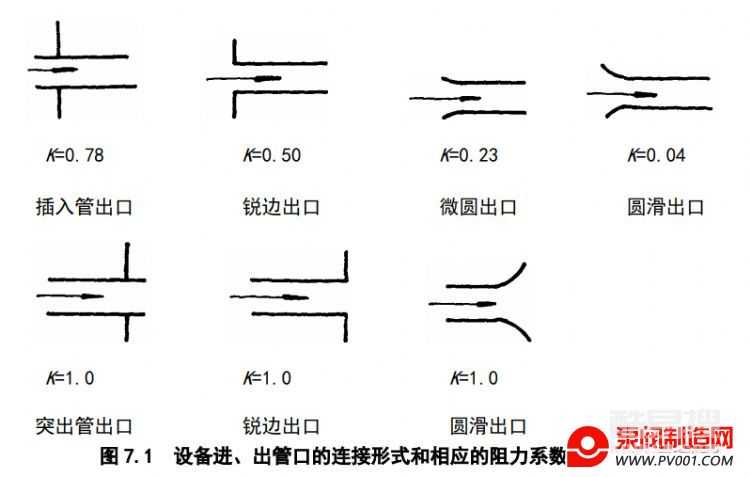

7.1 設備進口管口阻力系數與管口的連接形式有關，圖 7.1 列出了常用的幾類連接管型式和阻力系數(K)。

7.2 設備進、出管口的當量長度
